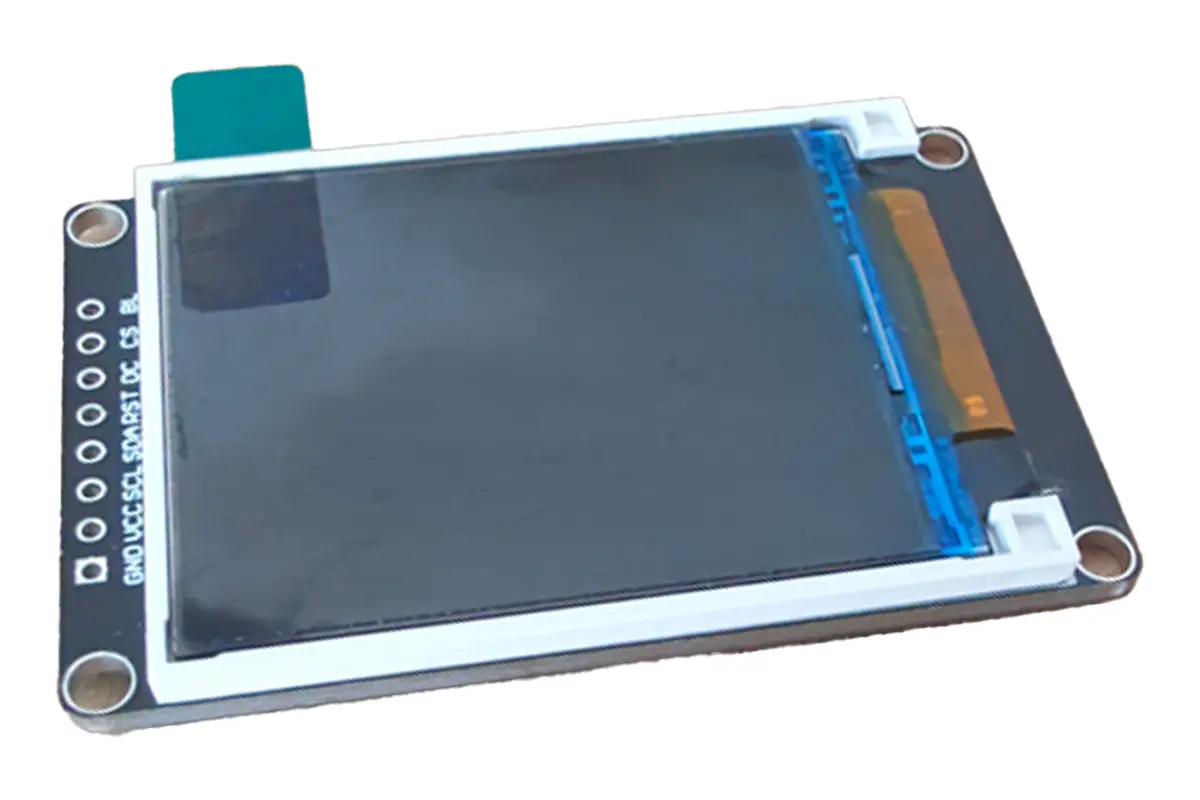

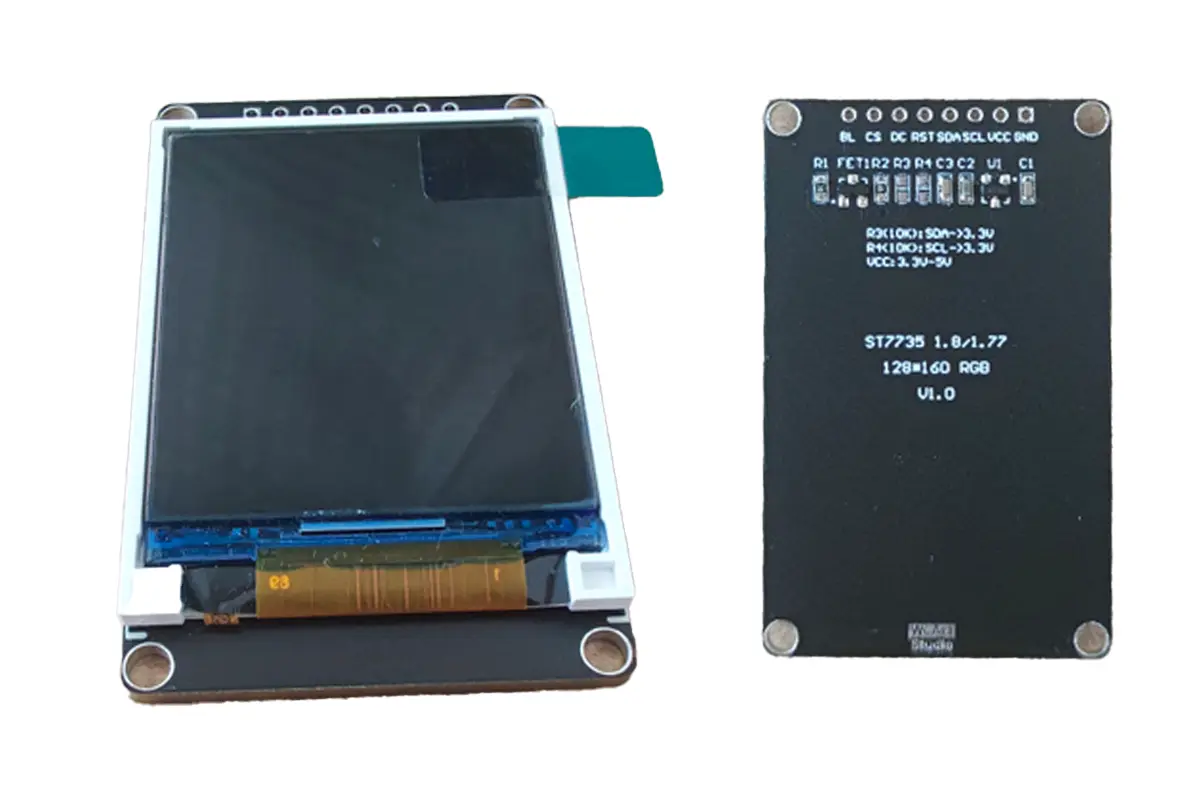

1,8 tommer fullfarge skjerm (ST7735)

Beskrivelse

1,8-tommers LCD-modulen bruker ST7735-driverbrikke for å drive LCD-skjerm med en oppløsning på 128*160 og 260 000 ekte fargeskjermer.

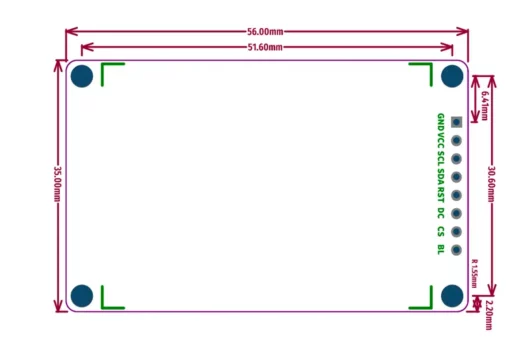

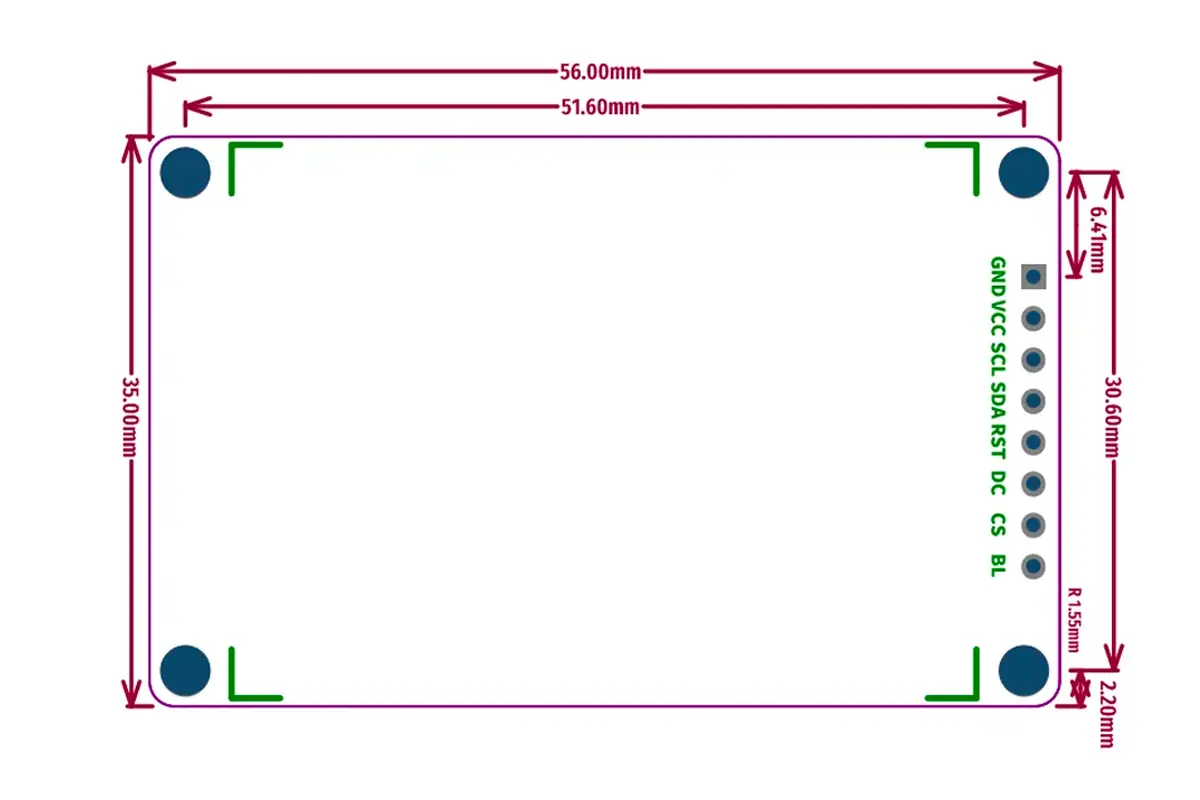

Pinouts

1. GND: Strøm jording (GND)
2. VCC: Strøm forsyning 3,3 til 5V
3. SCL: SPI-klokkeinngang
4. SDA: SPI-datainngang
5. RST: Tilbakestill
6. DC: Data/kommandovalg
7. CS: SPI-brikkevelgerinngang
8. Inngang for bakgrunnslyskontroll

Eksterne lenker

https://github.com/WeActStudio/WeAct-ST7735
