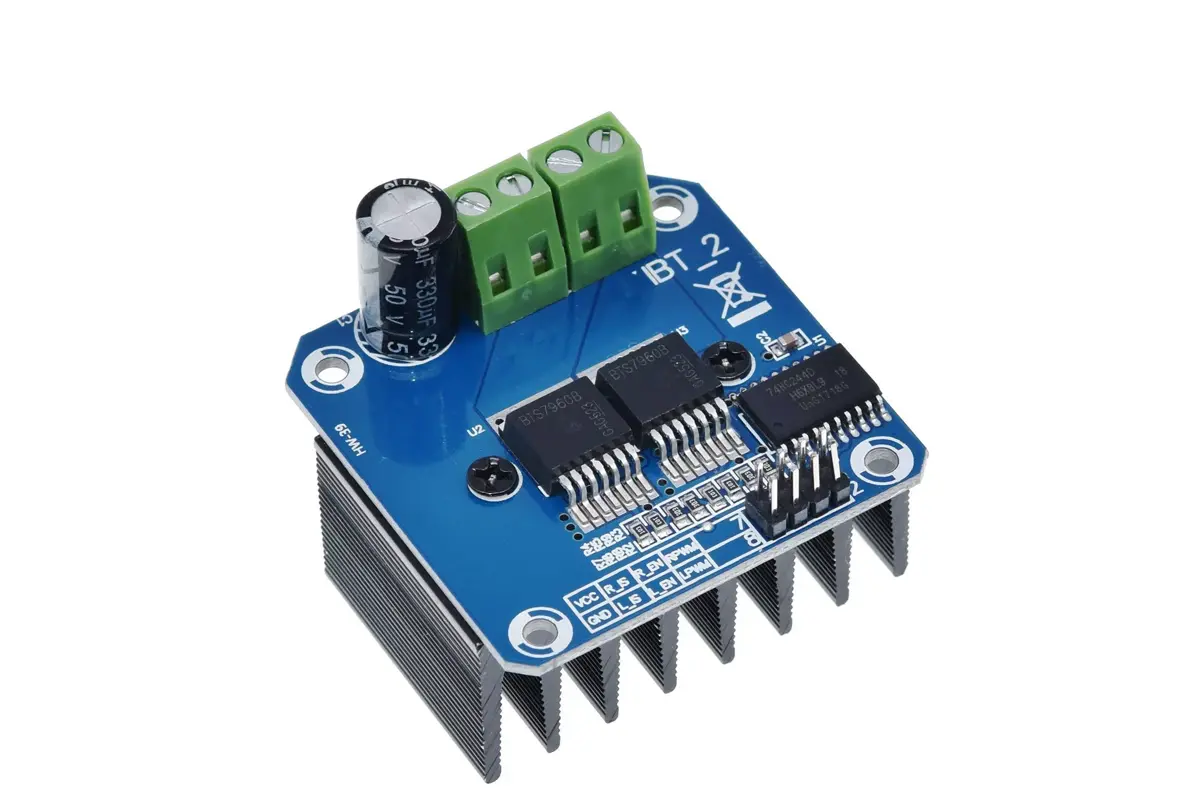

Beskrivelse
Denne kraftige motordrivermodulen bruker doble BTS7960B-chips for å levere høy-effekt H-bridge-driverfunksjonalitet med termisk overstrømsbeskyttelse. Den er ideell for å styre kraftige motorer i robotikk, industriell automasjon og andre applikasjoner som krever høy strøm og pålitelig kontroll.
Oversikt
Modulen bruker BTS7960-chips for å skape en full H-bridge driverkrets, som gir sterk drift og bremsing. Den isolerer effektivt mikrokontrolleren fra motordriveren. Med en høy strømkapasitet på 43A, er denne modulen egnet for krevende applikasjoner.
Egenskaper
- Dobbel BTS7960 høy-strøm (43A) H-bridge driver.
- 5V isolasjon med mikrokontroller (MCU) for effektiv beskyttelse.
- 5V strømindikator ombord.
- Spenningindikasjon på motordriverens utgangsend.

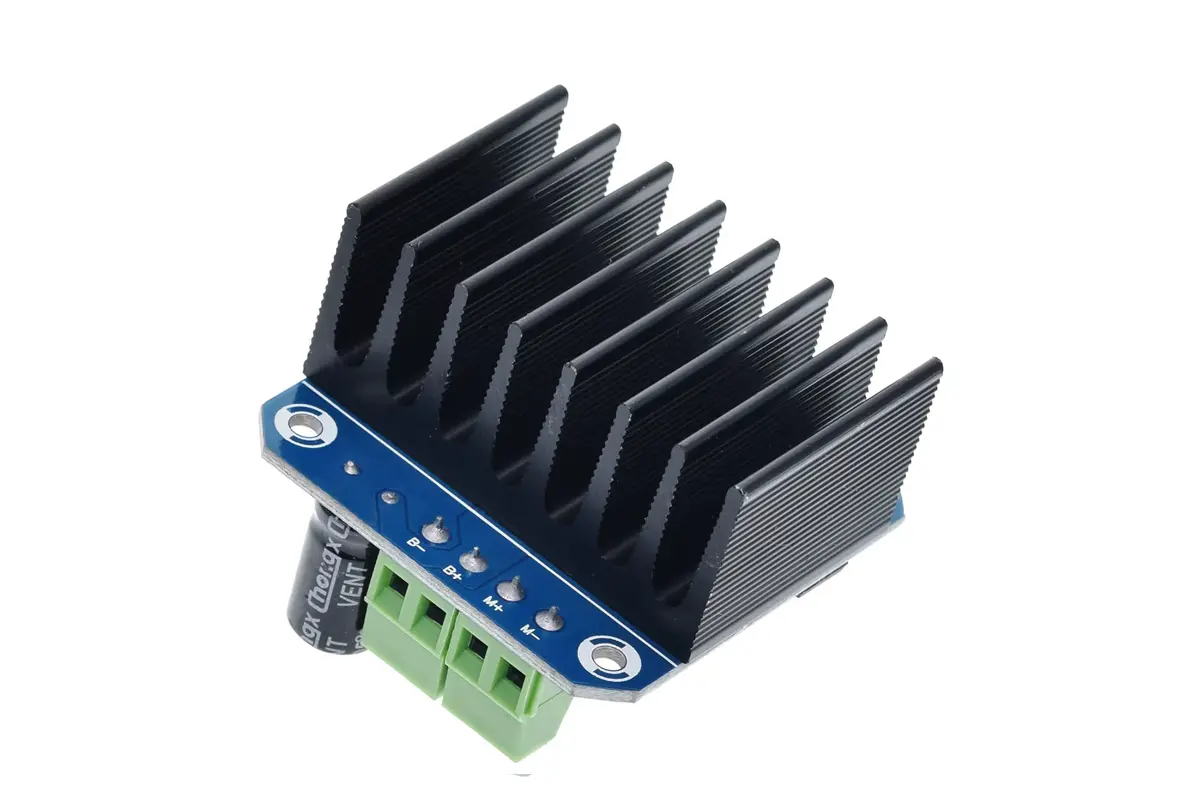

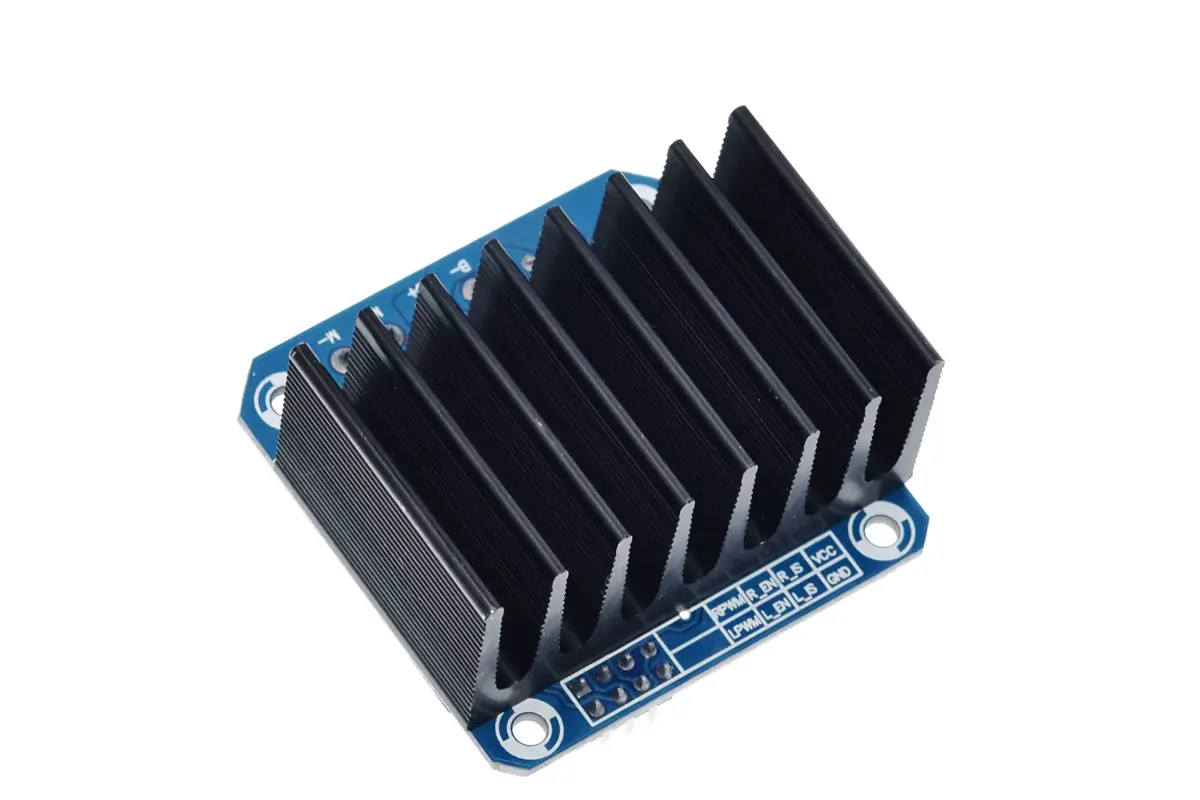

- Mulighet for å lodde på kjøleribbe for bedre varmeavledning.

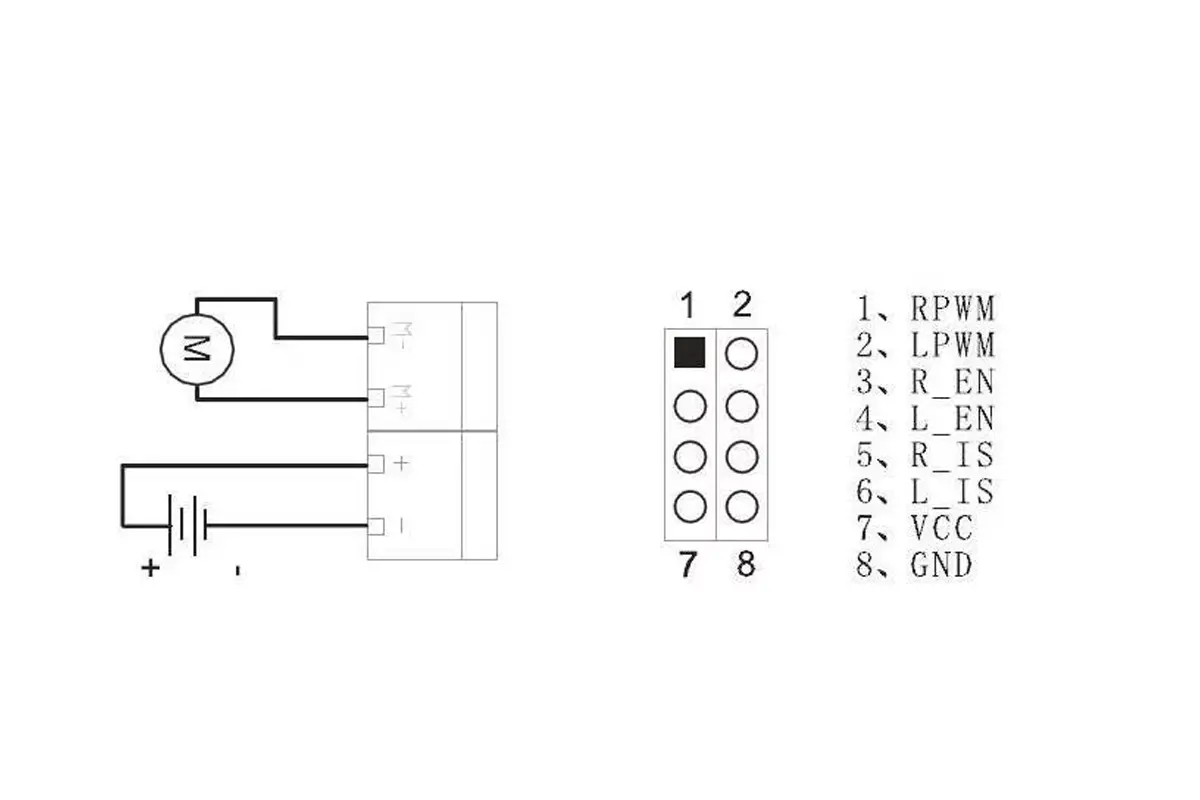

Pinout
- RPWM: Høyre sving PWM
- LPWM: Venstre sving PWM
- R_EN: Høyre sving aktivering (høy aktiv)
- L_EN: Venstre sving aktivering (høy aktiv)
- R_IS: Høyre sving strømvarsling (kan stå flytende)
- L_IS: Venstre sving strømvarsling (kan stå flytende)
- VCC: (5V)
- GND
Tilkoblinger
Metode 1
- VCC: 5V fra MCU
- GND: GND fra MCU
- L_PWM: PWM eller 5V fra MCU for CCW(CW) sving
- R_PWM: PWM eller 5V fra MCU for CW(CCW) sving
- R_EN og L_EN: 5V fra MCU
Metode 2
- VCC: 5V fra MCU
- GND: GND fra MCU
- L_PWM: 5V fra MCU for CCW(CW) sving
- R_PWM: 5V fra MCU for CW(CCW) sving
- R_EN og L_EN: PWM fra MCU
Ytterligere spesifikasjoner
- Krever kun fire linjer fra MCU til drivermodulen (GND, 5V, PWM1, PWM2).
- Isolasjonschip 5V strømforsyning (kan deles med MCU 5V).

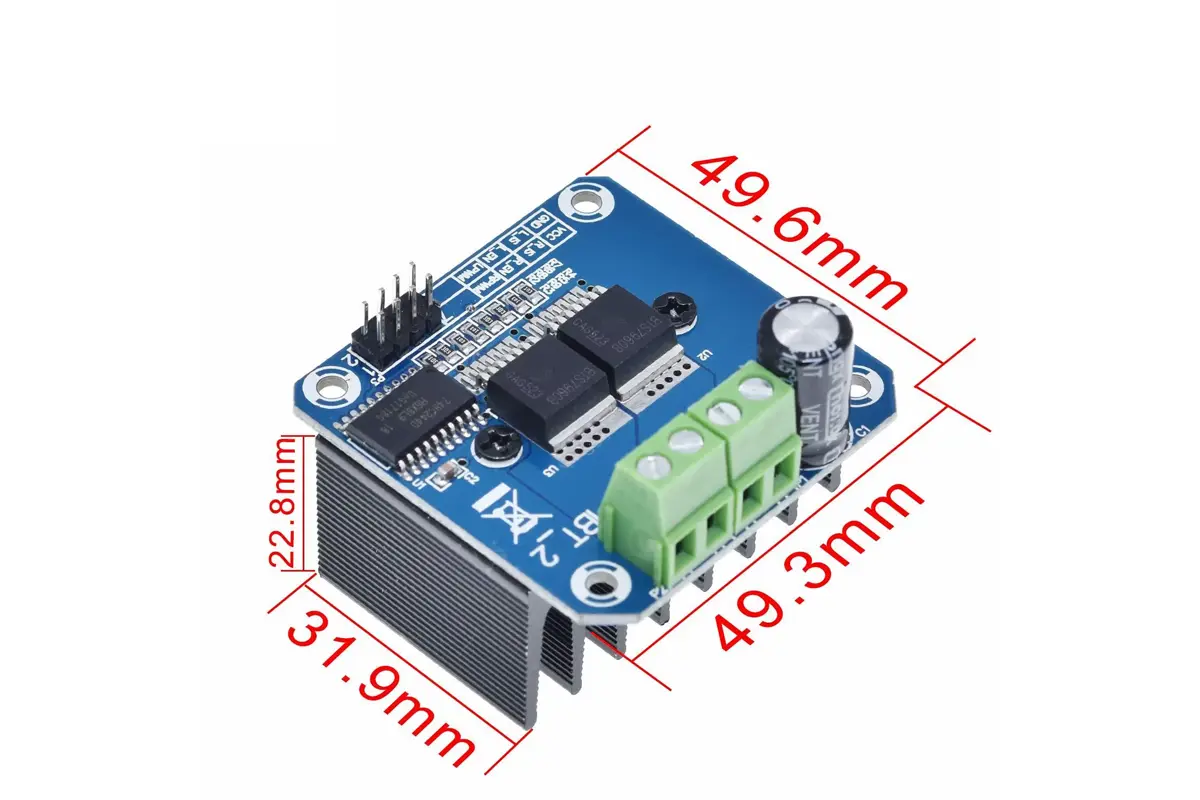

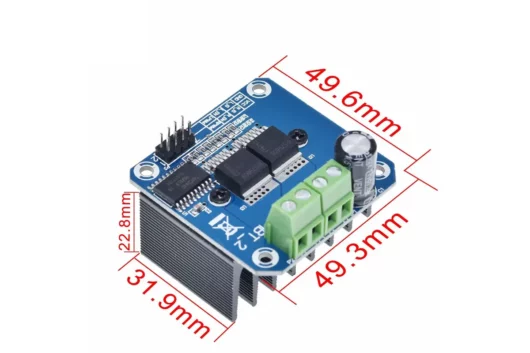

- Størrelse: 4 x 5 x 1,2 cm.
- Mulighet for å reversere motoren fremover, to PWM-inngangsfrekvenser opptil 25kHz.
- Isolert chip 5V strømforsyning (kan deles med MCU 5V), kan også bruke den innebygde 5V-forsyningen.
- Forsyningsspenning1 5,5V til 27V.
