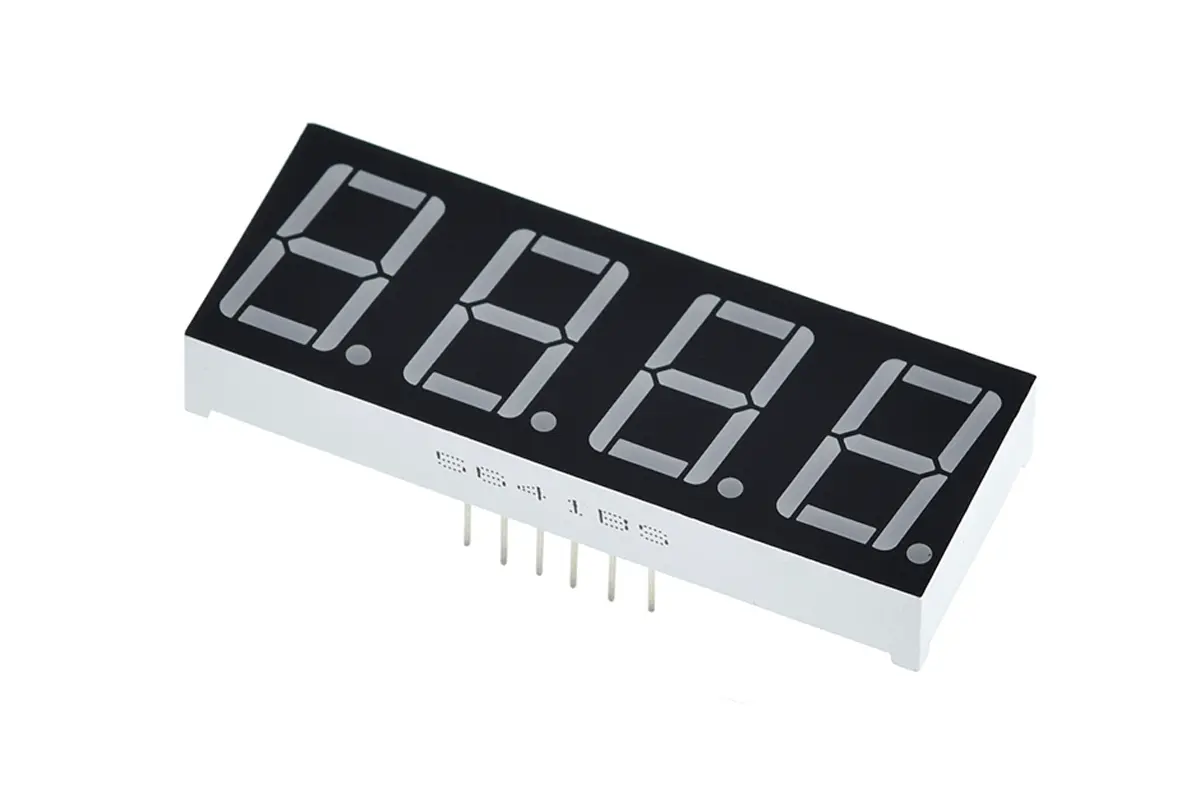

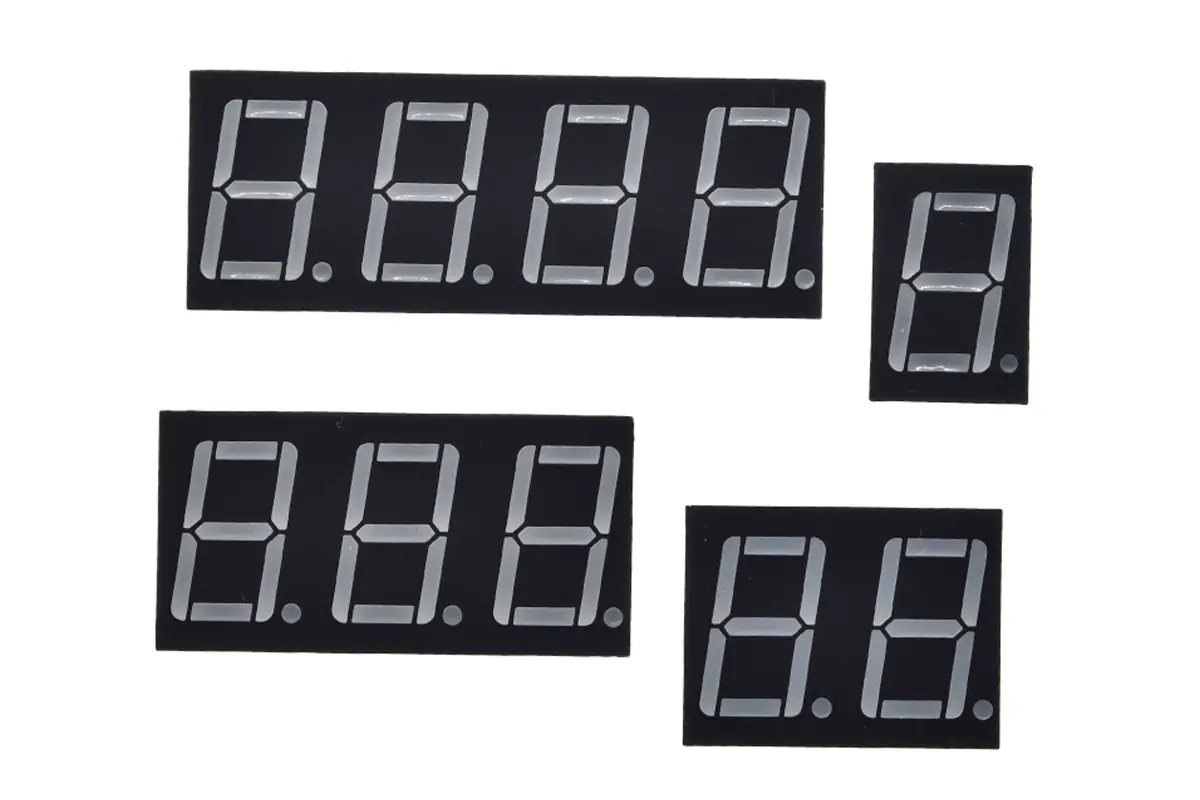

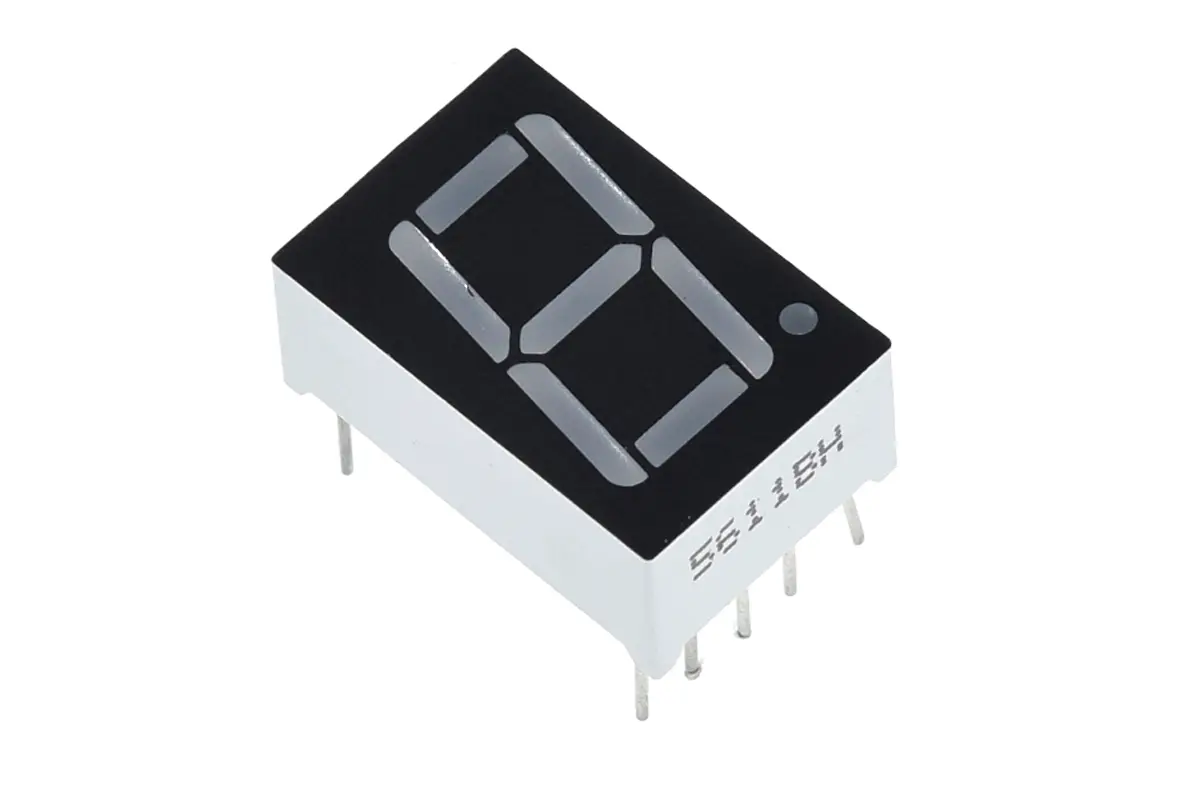

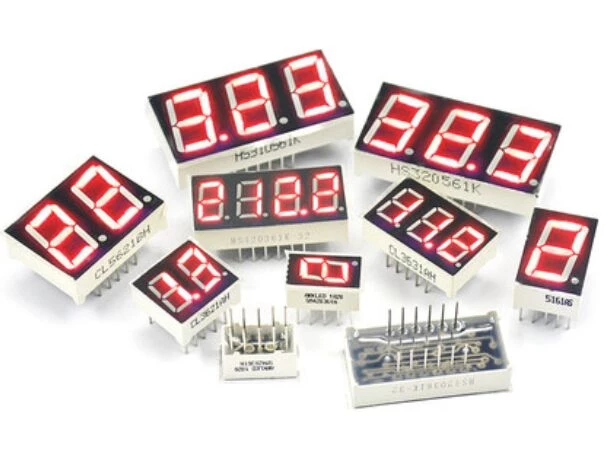

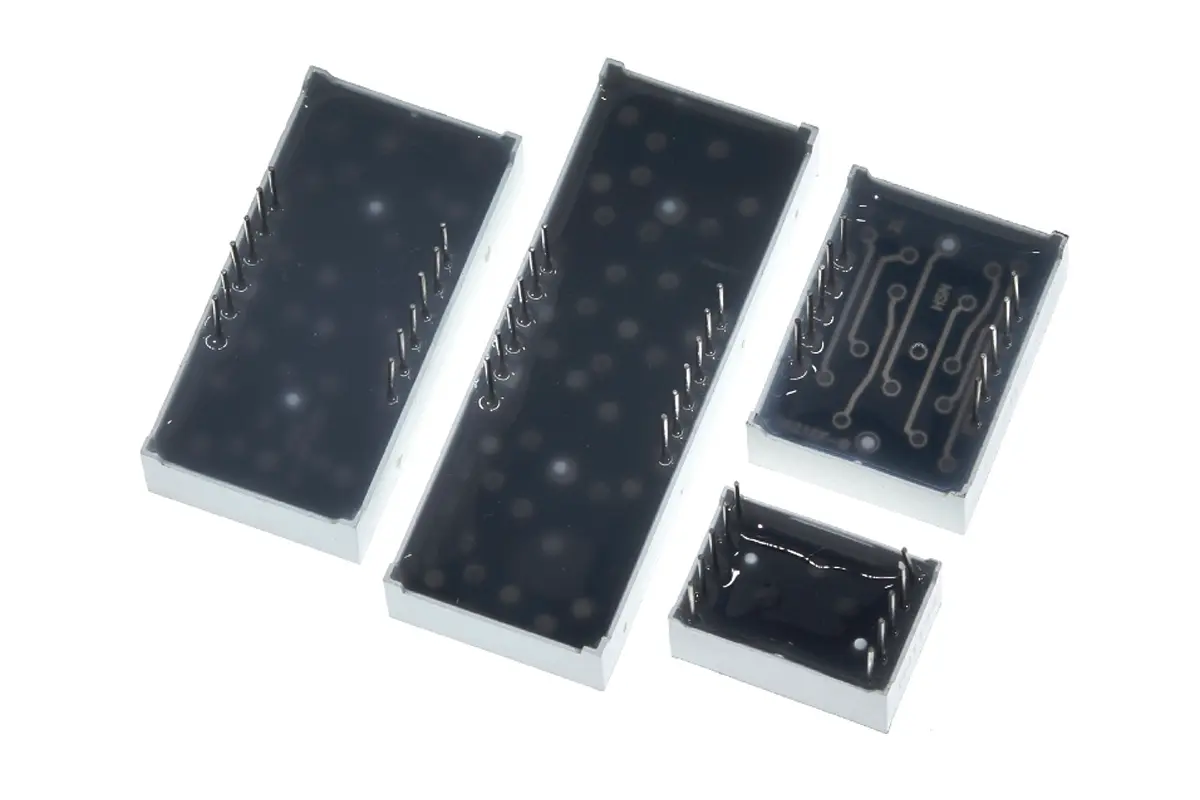

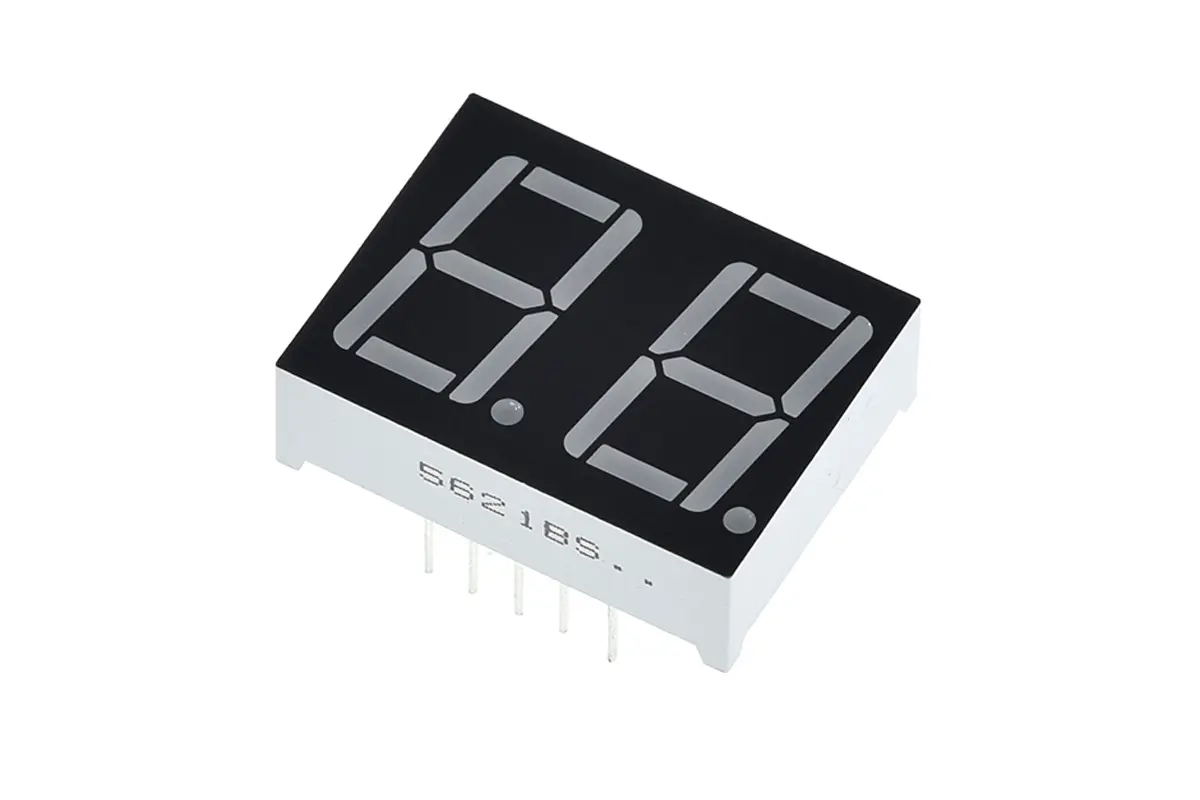

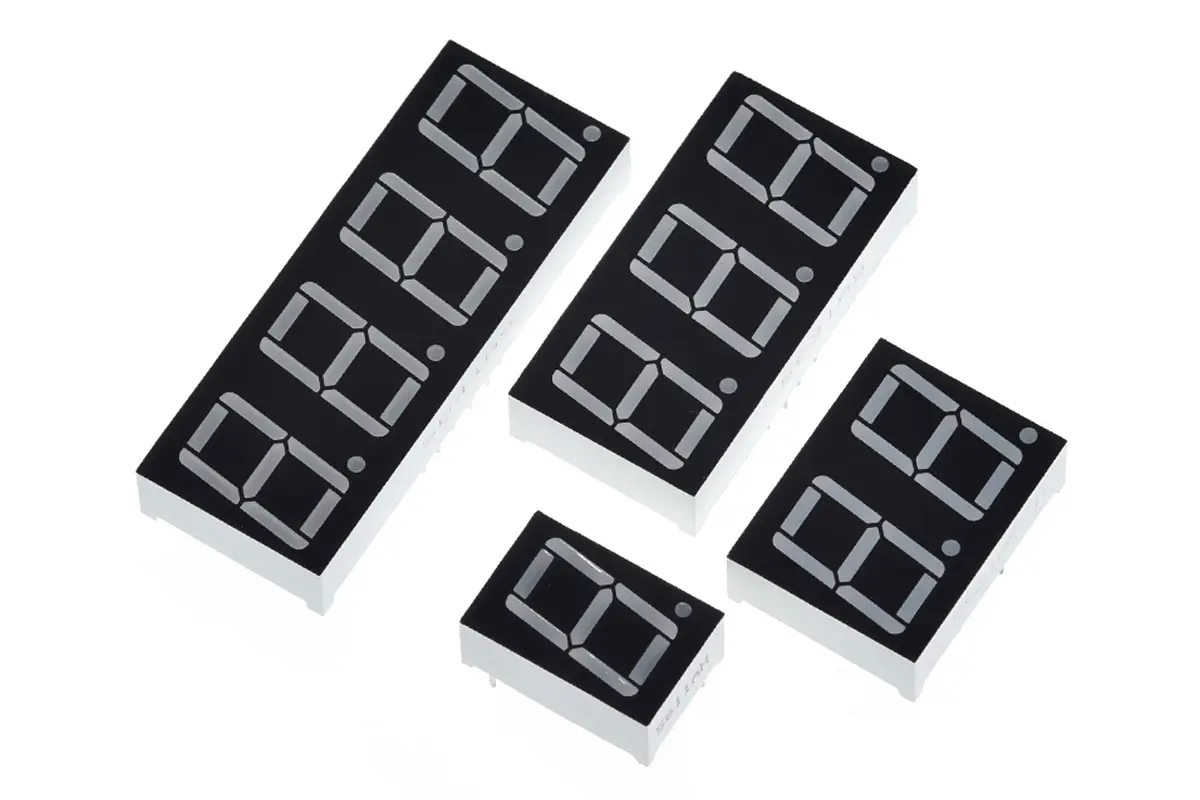

LED-skjerm med 7 segmenter

Beskrivelse

Skjermens felles pin brukes vanligvis til å identifisere hvilken type 7-segments skjerm det er. Siden hver LED har to tilkoblingsstifter, den ene kalt «Anode» og den andre kalt «Katoden«, er det derfor to typer LED 7-Segment skjermer kalt: Felles katode (Common Cathode, CC), og Felles anode (Common Anode, CA).

Forskjellen mellom de to skjermene, som navnet antyder, er at den felles katoden har alle katodene til 7-segmentene koblet direkte sammen og den felles anoden har alle anodene til 7-segmentene koblet sammen. De to skjermene lyser som følgende:.

1. Felles katoden (CC): I den felles katodeskjermen er alle katodeforbindelsene til LED-segmentene koblet sammen til logisk «0» eller jord. De individuelle segmentene belyses ved bruk av et «høy», eller logisk «1»-signal via en strømbegrensende motstand for å forspenne de individuelle anodeterminalene (a-g).

2. Felles anode (CA): I den felles anodeskjermen er alle anodeforbindelsene til LED-segmentene koblet sammen til logisk «1». De individuelle segmentene belyses ved å påføre et jordet, logisk «0» eller «LAV»-signal via en passende strømbegrensningsmotstand til katoden til det bestemte segmentet (a-g).
