Beskrivelse
Som en fototransistor, fungerer denne sensoren akkurat som enhver annen NPN-transistor – jo større lys som kommer inn på basen, desto mer strøm kan strømme fra kollektoren til emitteren. Bare lys som faller innenfor det synlige spekteret (390–700 nm) vil endre basen. Denne sensoren er kun følsom for lys som faller innenfor det synlige spekteret, Infrarødt, ultrafiolett eller annet lys som ikke ligger på det synlige spekteret, vil ikke ha noen effekt på sensoren..

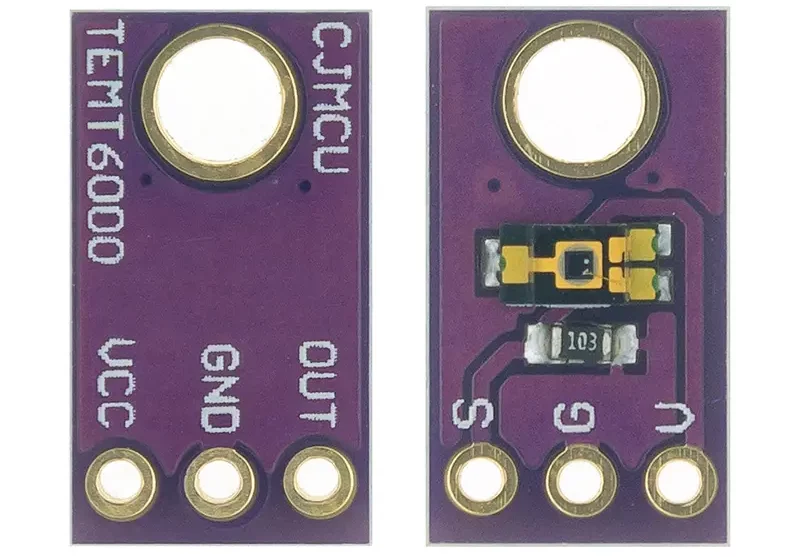

Pintout
- SIG: Utgangsspenning
- GND: GND (jording)
- VCC: kollektorspenning (bør ikke overstige 6V)
Denne sensoren kan håndtere spenninger fra både 5V og 3,3V enheter.

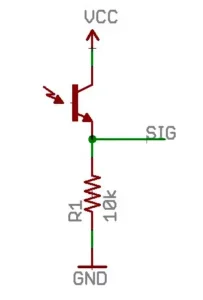

For å gjøre det så enkelt som mulig å ta lysmålinger, er denne sensoren designet som en spenningsdelerkrets. TEMT600 fungerer som en av motstandene i deleren, og når lyset som treffer den endres, endres også spenningen på SIG-pinnen. For å lese den spenningen, kobler du ganske enkelt SIG-pinnen på TEMT6000 til en hvilken som helst analog-til-digital konverteringspinne på mikrokontrolleren.
Spenningsverdien som returneres fra SIG-pinnen vil variere avhengig av hvilken spenning som brukes til å drive sensoren og avhengig av oppløsningen til din ADC.
