Beskrivelse

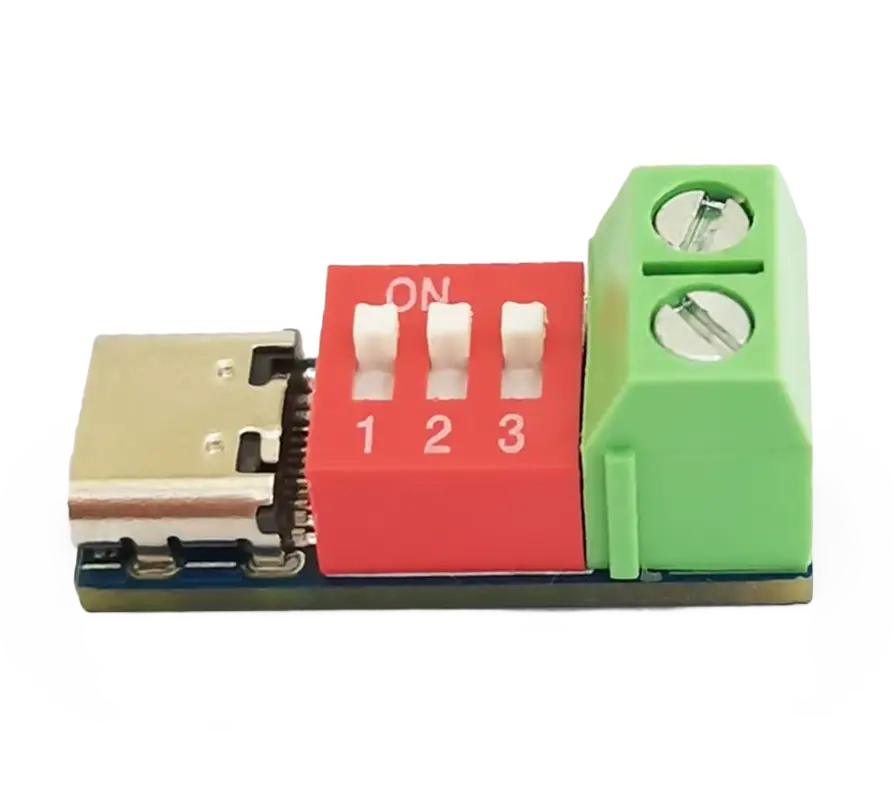

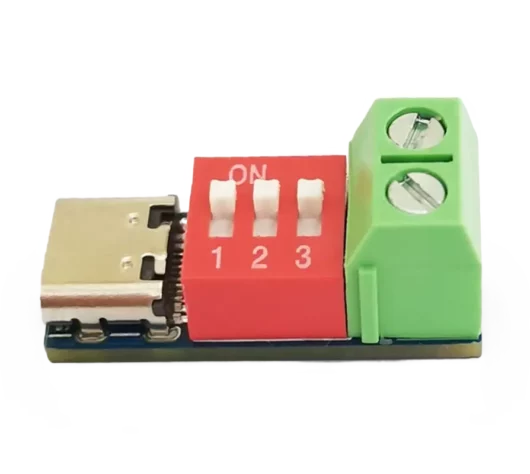

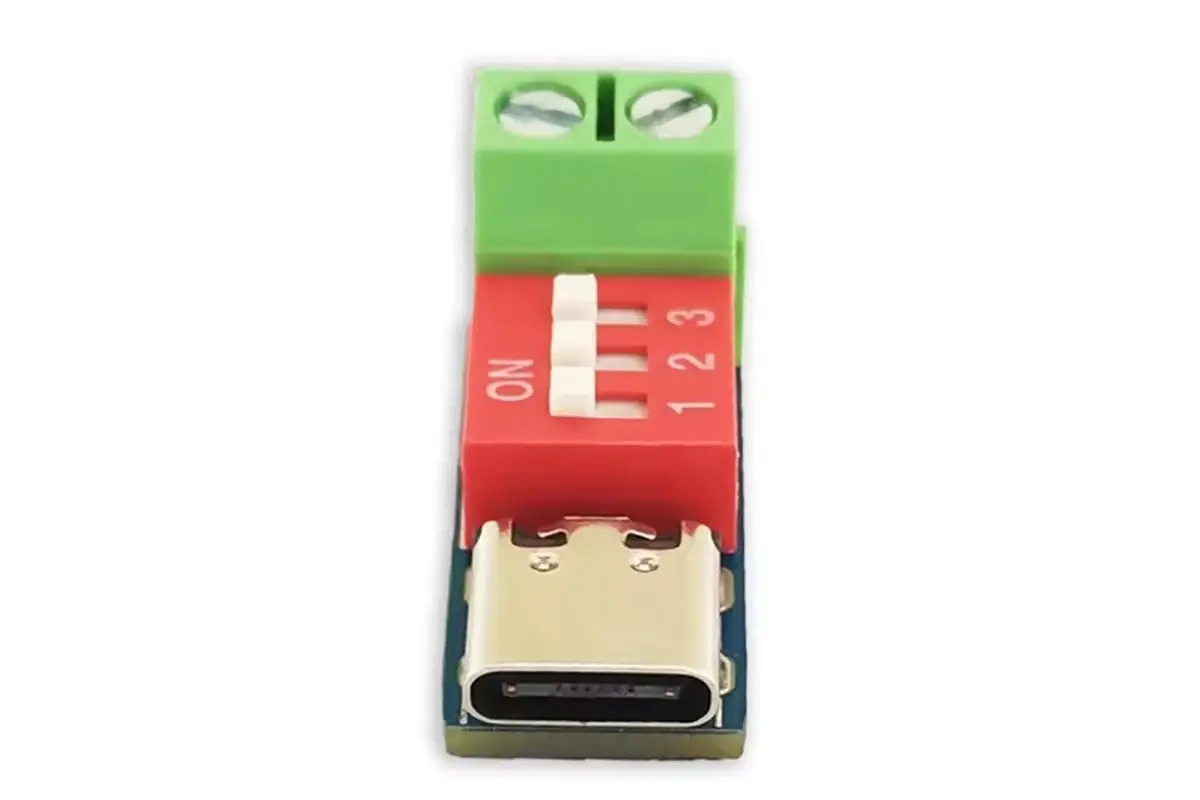

Dette er en kompakt Power Delivery (PD)-protokollutløser som støtter 5V, 9V, 12V, 15V og 20V spenninger.

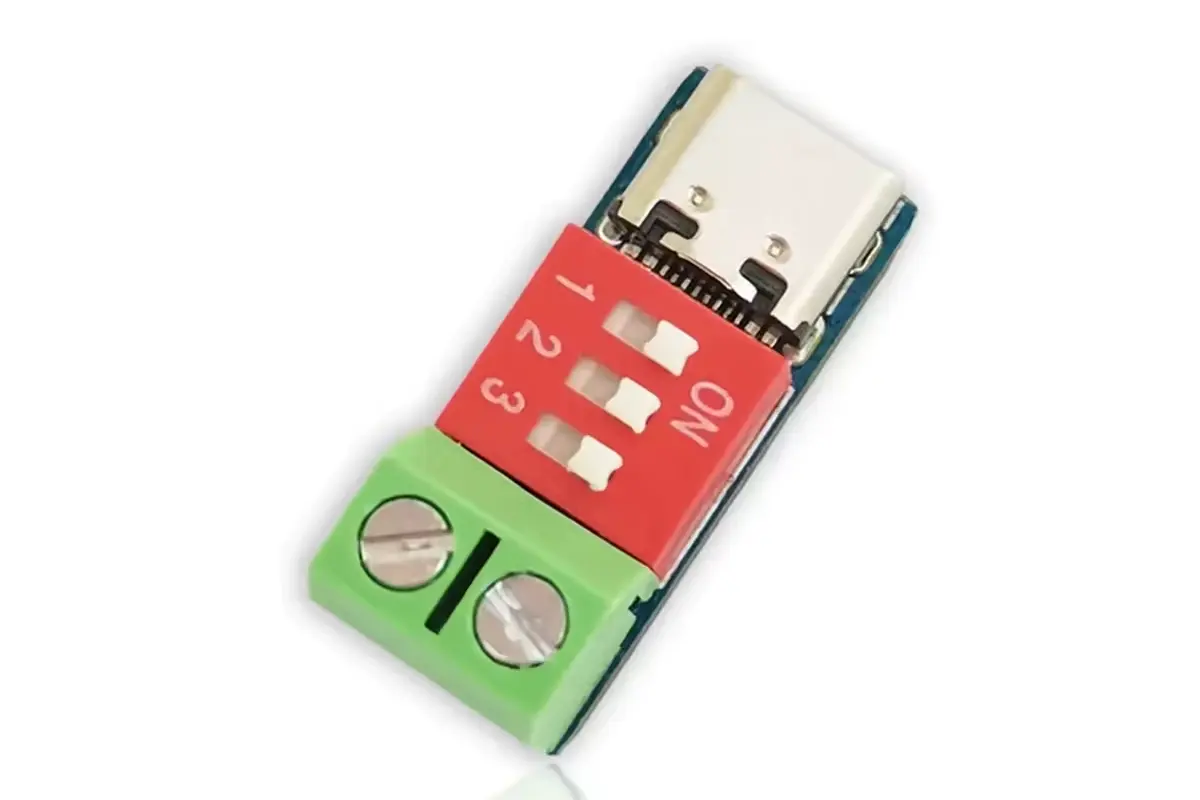

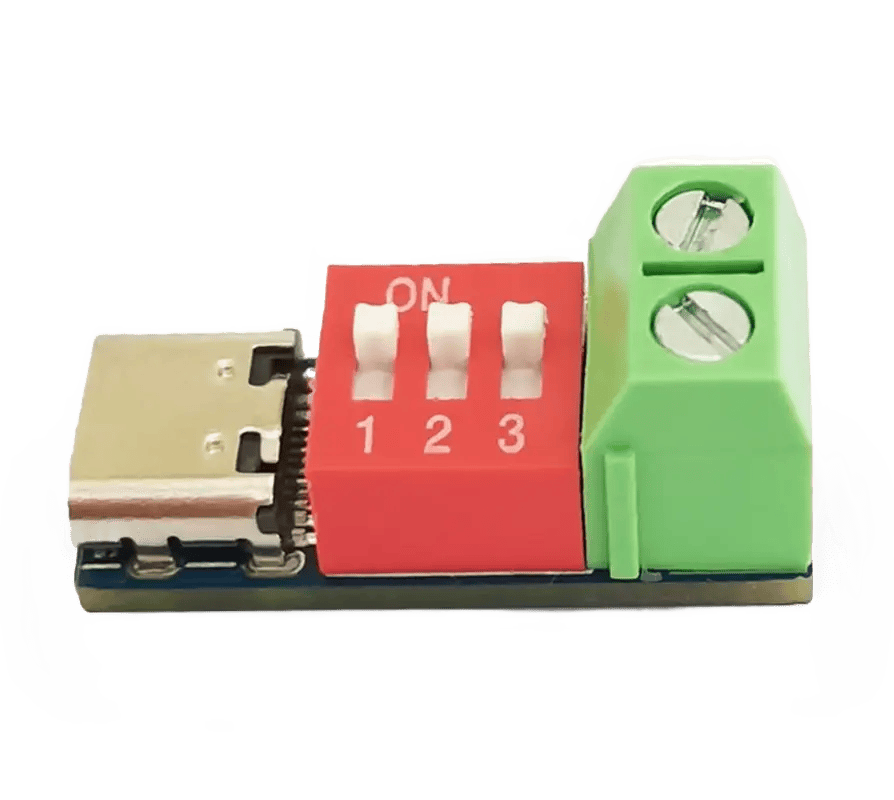

Spenningen justeres via DIP-bryteren på baksiden av kortet (se tabell). På grunn av den lille størrelsen og mangelen på spenningsindikator, anbefales det sterkt å bruke et multimeter for å verifisere spenningen før du kobler til applikasjonskretsen.
Hvis DIP-bryteren ikke er justert i henhold til tabellen, vil modulen sende ut en vilkårlig spenning. Utgangsspenningen avhenger av den tilkoblede strømforsyningen som støtter den valgte spenningen.
| CFG1 | CFG2 | CFG3 | Spenning |
|---|---|---|---|
| 1 | 0 | 0 | 5V |
| 0 | 0 | 0 | 9V |
| 0 | 0 | 1 | 12V |
| 0 | 1 | 1 | 15V |
| 0 | 1 | 0 | 20V |
Spesifikasjoner
Inngangsspenning: 4V til 22V
Utgangsspenning: opptil 20V
Grensesnitt: Støtter USB Type-C PD
Effekt: opptil 100W
Størrelse: 11×25,7mm
