Beskrivelse

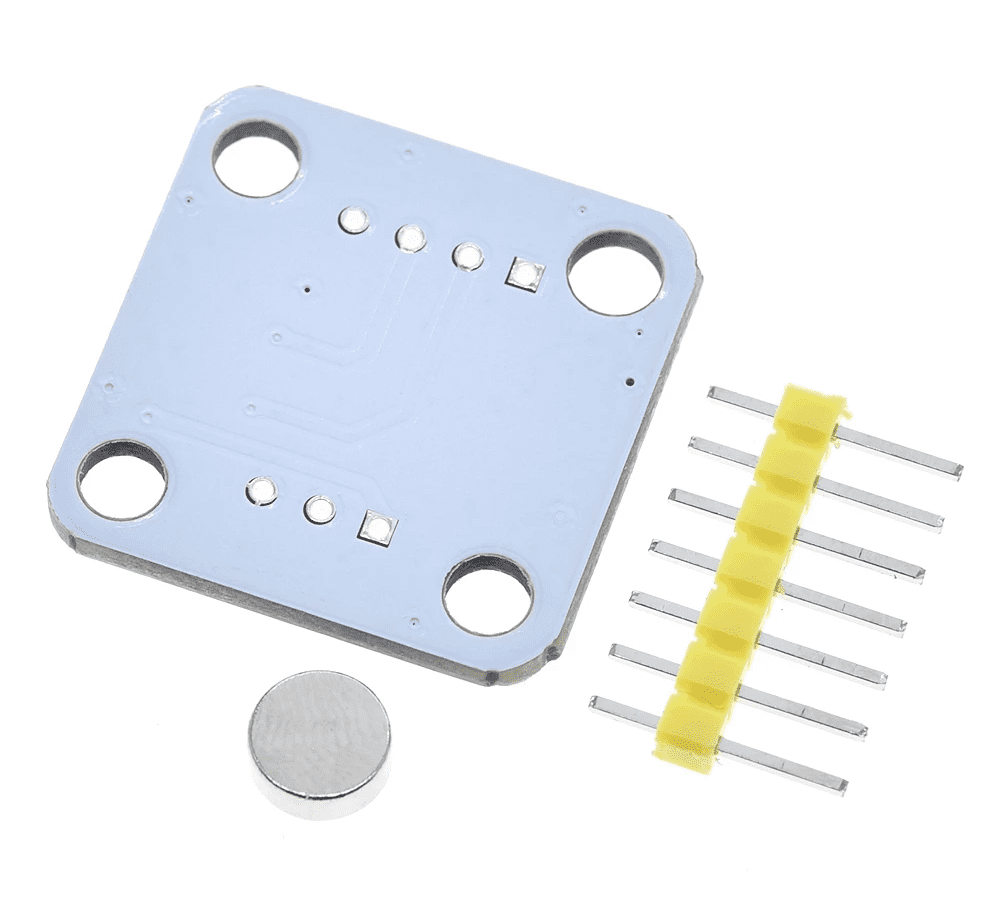

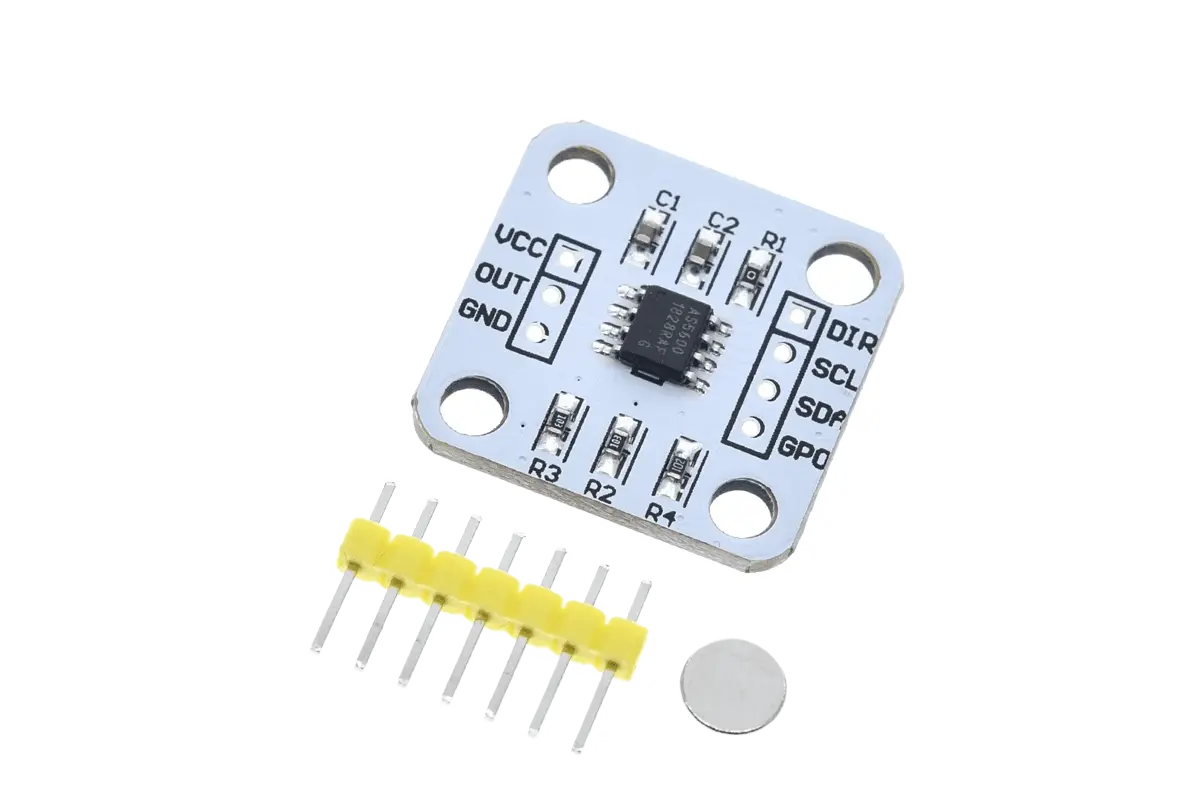

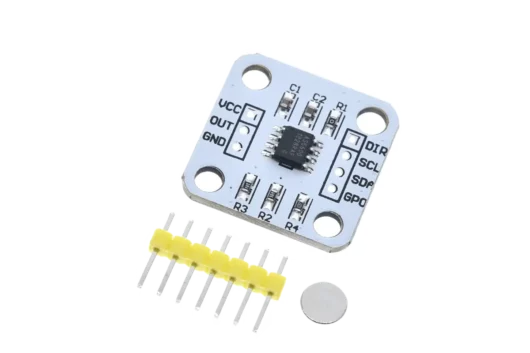

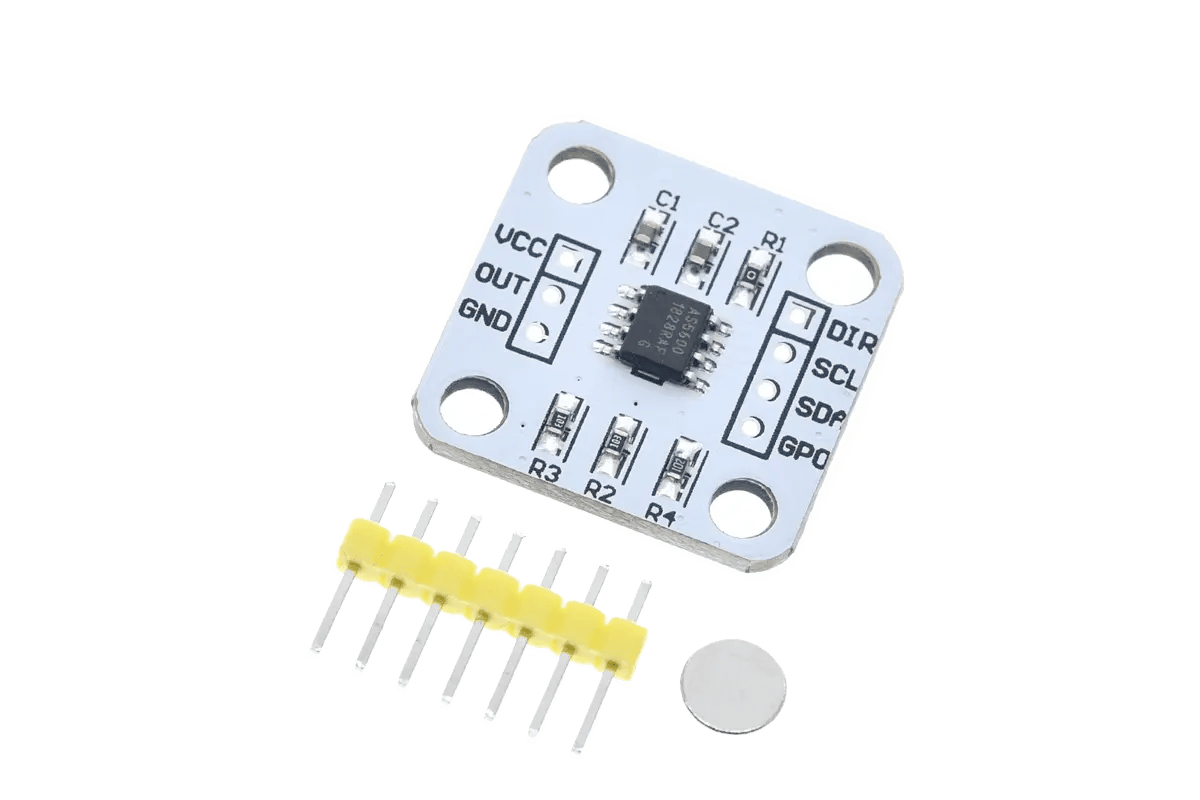

Dette kontaktløse systemet måler den absolutte vinkelen til en diametral magnet på aksen. AS5600 er designet for kontaktløse potensiometerapplikasjoner, og dens robuste design eliminerer påvirkningen av homogene eksterne magnetiske felt.
Bransjestandarden I²C-grensesnitt støtter enkel brukerprogrammering. Standardområdet for utgangen er 0 til 360 grader. AS5600 kan brukes på mindre rekkevidde ved å programmere en nullvinkel (startposisjon) og en maksimal vinkel (stoppposisjon). AS5600 er også utstyrt med en smart lavstrømsmodusfunksjon for automatisk å redusere strømforbruket.
Egenskaper
- Kontaktløs vinkelmåling
- Enkle brukerprogrammerbare start- og stoppposisjoner over I²C-grensesnittet
- Maksimal vinkel programmerbar fra 18° opp til 360°
- 12-bits DAC-utgangsoppløsning
- Analog utgang ratiometrisk til VDD eller PWM-kodet digital utgang
- Automatisk inngang til lavstrømsmodus
Fordeler
- Høyeste pålitelighet og holdbarhet
- Enkel programmering
- Stor fleksibilitet på vinkelutflukter
- Høyoppløselig utgangssignal
- Valgbar utgang
- Lavt energiforbruk

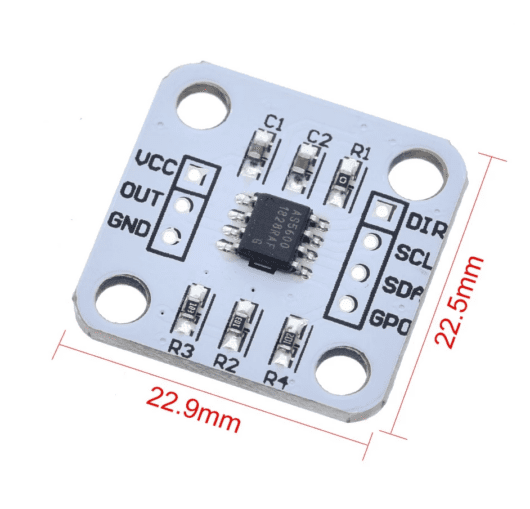

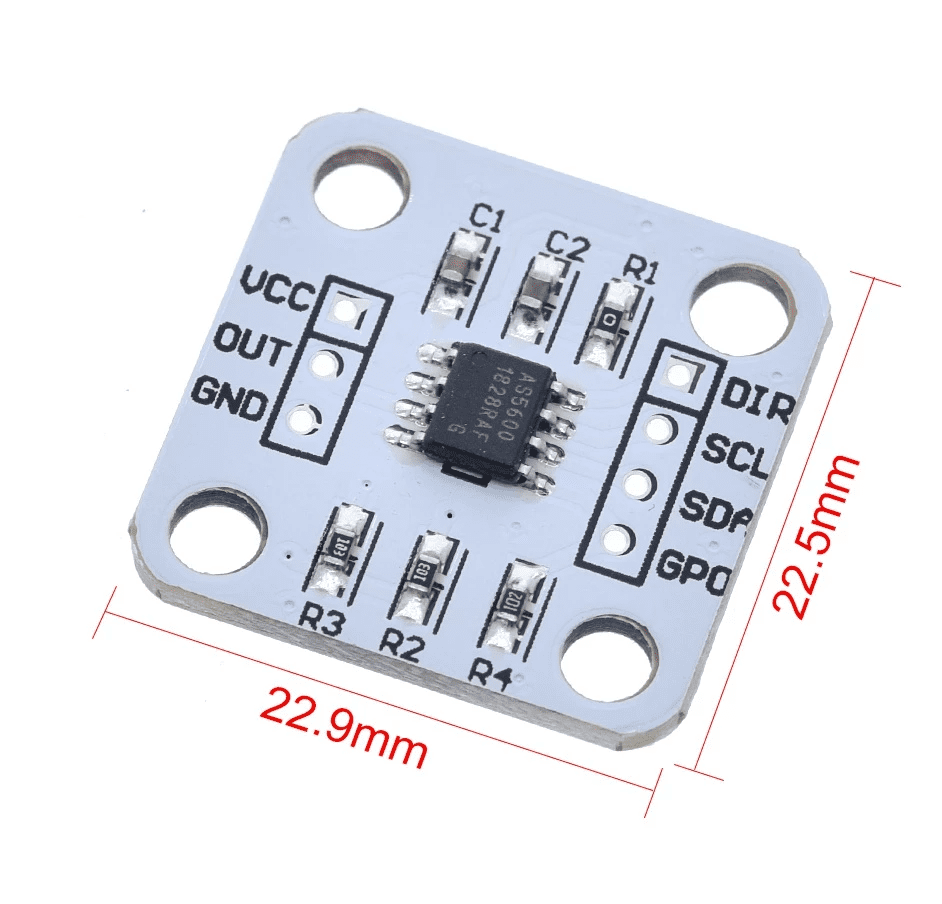

Pinout
- Vcc: 3,3V
- GND: Power Ground
- OUT: PWM / Analog spenningsutgang
- DIR: Rotasjonsretning (bakke=Verdi øker med klokken; deretter VCC =verdier med klokken reduseres)
- SCL: Kommunikasjonsklokkelinjen
- SDA: Datakommunikasjonslinje
- GPO: Modusvalg (intern pull ground = programmeringsmodus)
