Beskrivelse

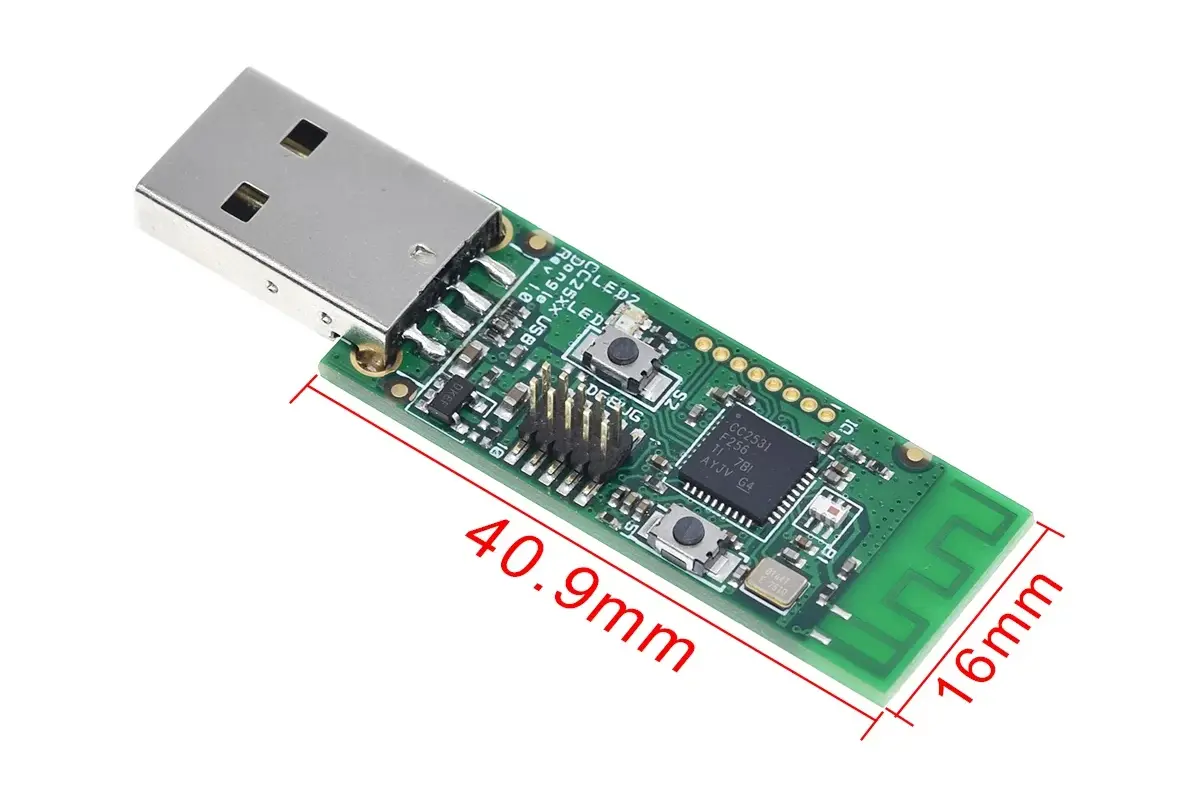

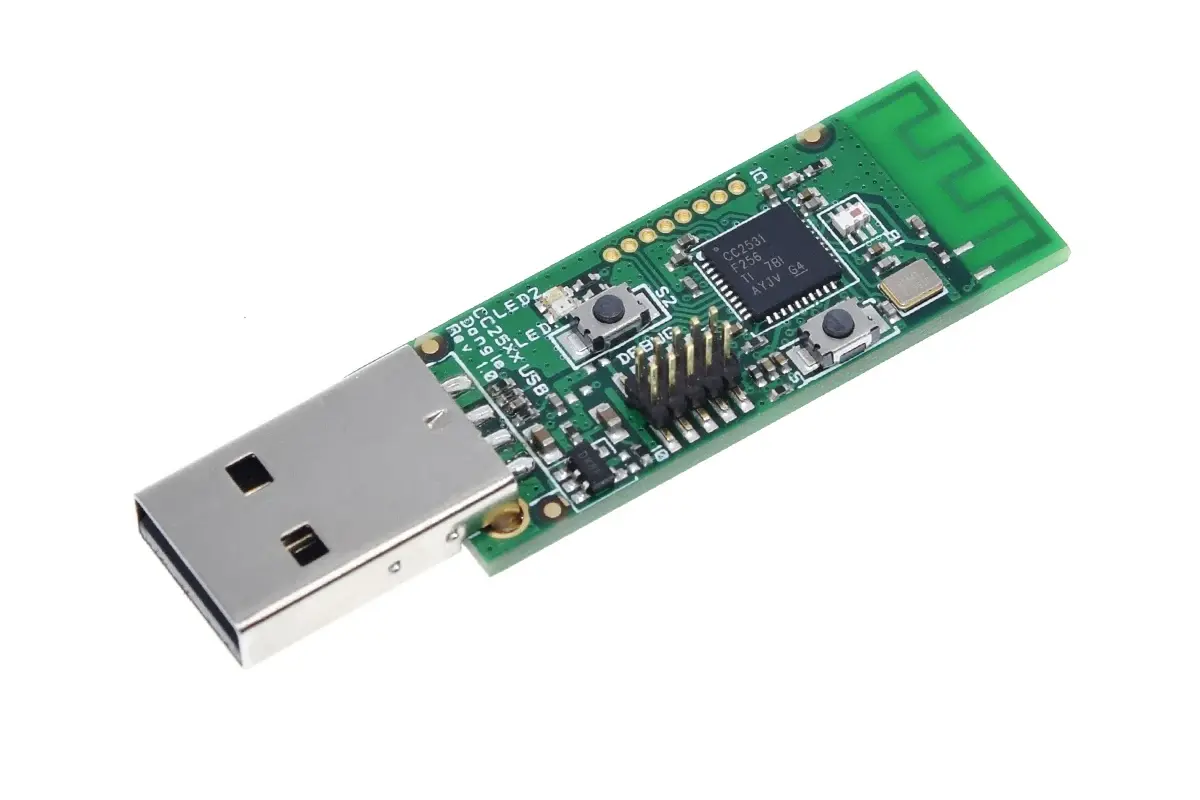

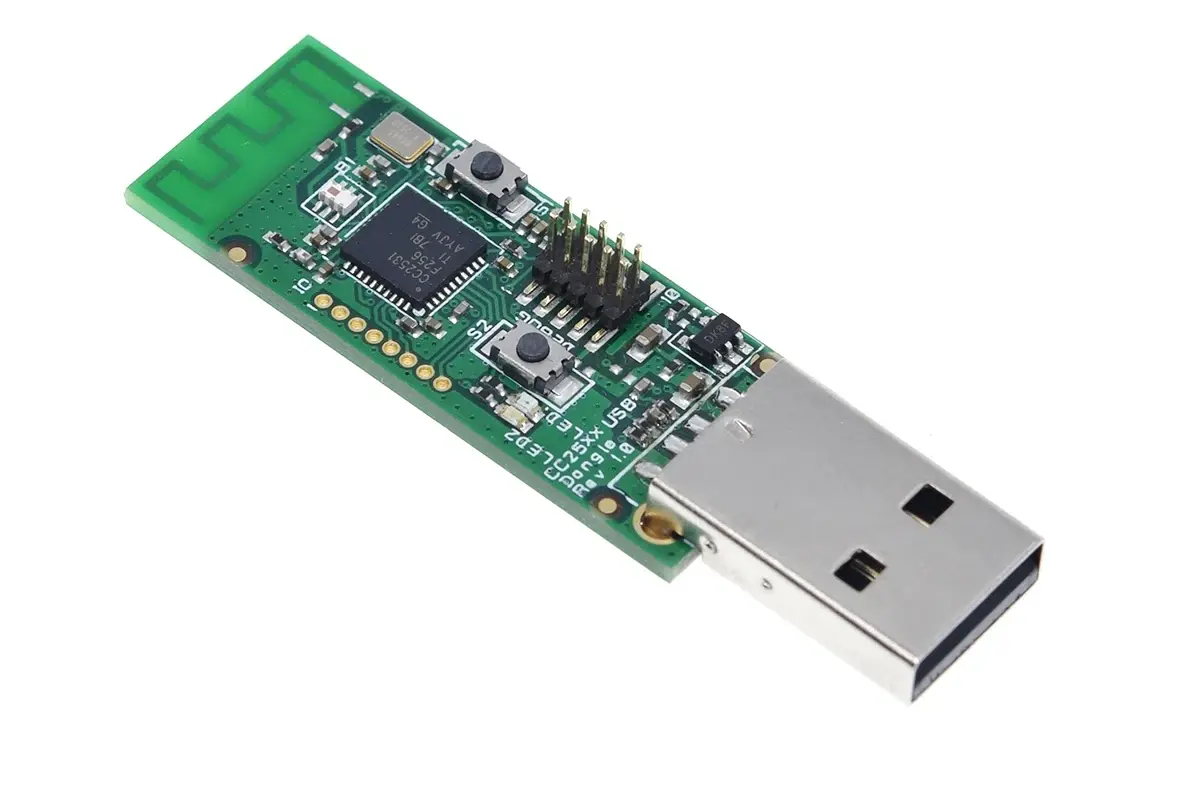

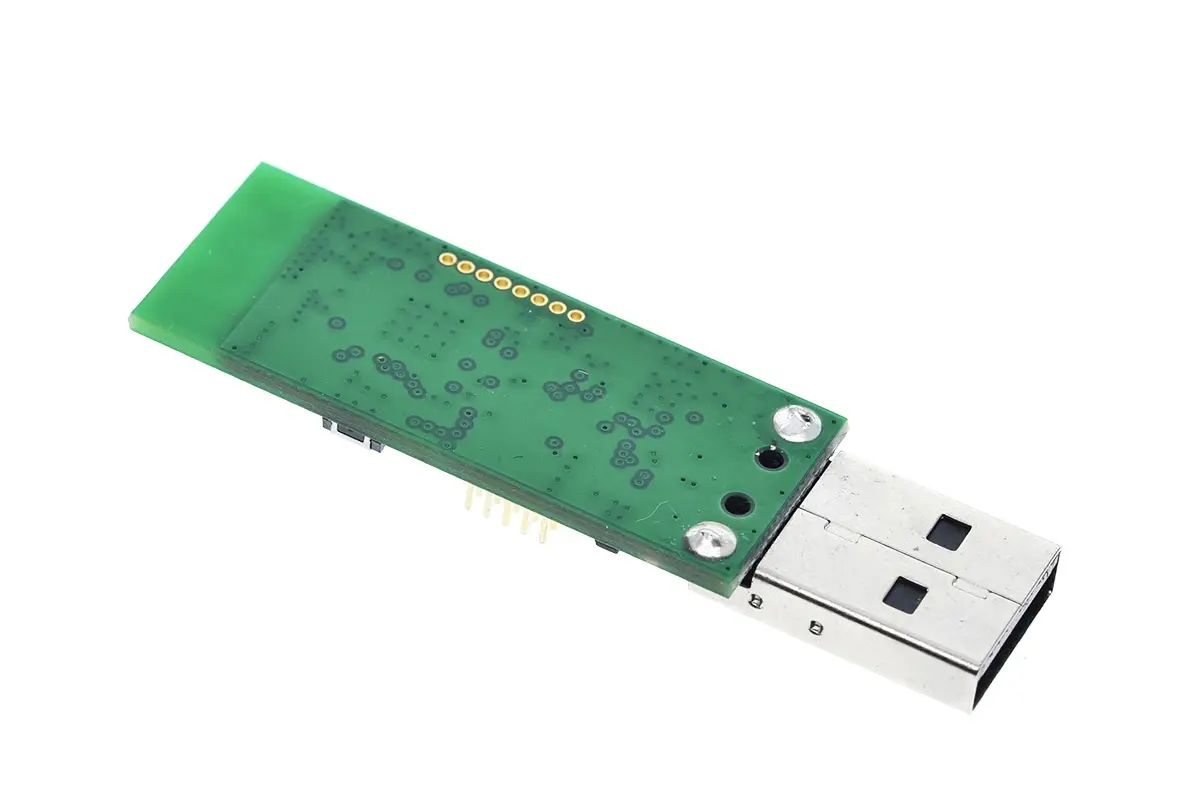

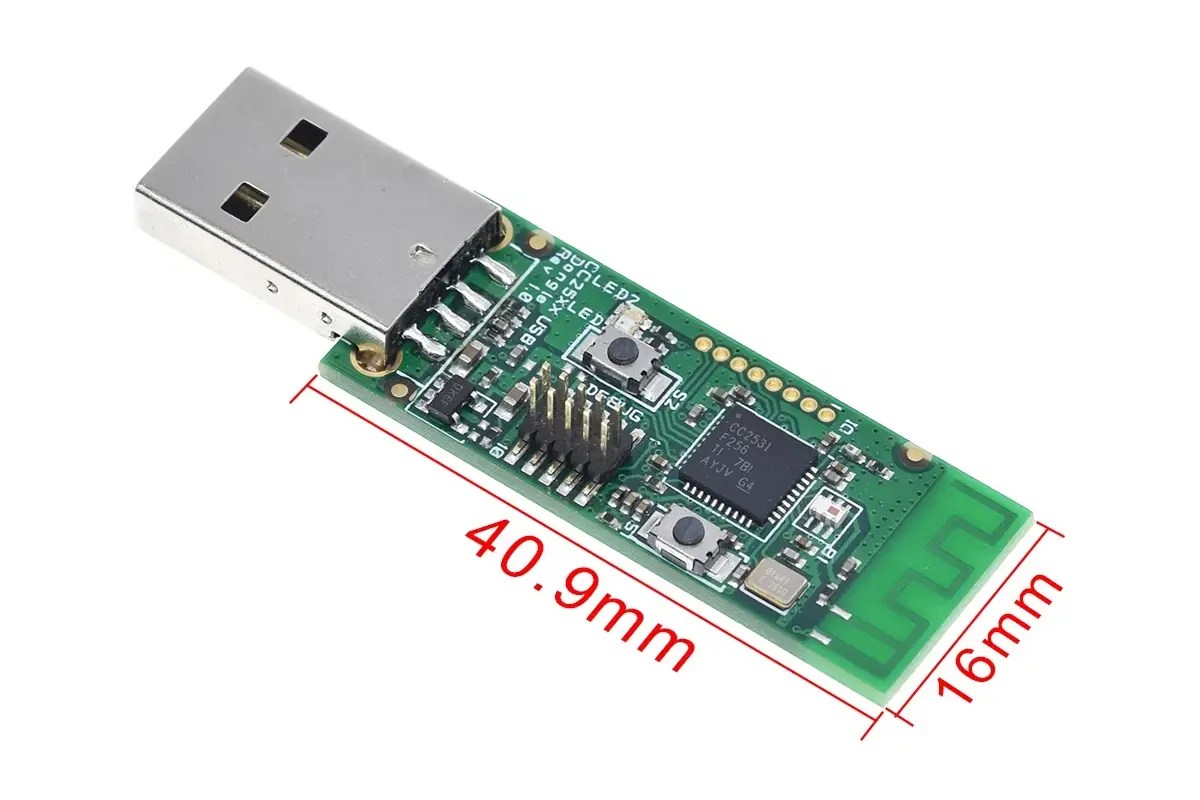

En allsidig og klar-til-bruk USB-dongel basert på Texas Instruments CC2531. Denne enheten kommer ferdig flashet med sniffer-fastvare, noe som gjør den til et perfekt verktøy for å analysere og feilsøke Zigbee-nettverkstrafikk rett ut av boksen.
Den er ideell for utviklere og smarthus-entusiaster som bruker plattformer som Home Assistant (med Zigbee2MQTT eller ZHA) for å få dypere innsikt i nettverkskommunikasjonen. Dongelen er utstyrt med knapper, lysdioder og utvidelsespinner for mer avansert bruk og egne prosjekter.
Egenskaper
- Klar til Bruk: Kommer forhåndsprogrammert som en «packet sniffer».
- Protokollanalyse: Fang og analyser Zigbee-pakker for feilsøking.
- Enkel Tilkobling: Plugg den rett i en ledig USB-port på PC-en din.
- Fleksibel: Har en egen port for programmering og feilsøking, som lar deg laste opp egen fastvare.
- Interaktiv: Utstyrt med to knapper (S1, S2) og to lysdioder (rød, grønn).
- Utvidbar: En 8-pins IO-kontakt gir mulighet for tilkobling av eksterne sensorer og enheter.
Brukergrensesnitt og Pinout
Enheten gir enkel tilgang til CC2531-brikkens pinner for brukerinteraksjon og eksterne tilkoblinger.
Bruker-IO (Knapper og LED)
- Grønn LED: Koblet til pin P0.0
- Rød LED: Koblet til pin P1.1
- Knapp S1: Koblet til pin P1.2
- Knapp S2: Koblet til pin P1.3
IO-Kontakt (8-pins utvidelseskontakt)
- Pin 1: Koblet til pin P0.2
- Pin 2: Koblet til pin P0.3
- Pin 3: Koblet til pin P0.4
- Pin 4: Koblet til pin P0.5
- Pin 5: Koblet til pin P1.7
- Pin 6: Koblet til pin P1.6
- Pin 7: Koblet til pin P1.5
- Pin 8: Koblet til pin P1.4
