Beskrivelse

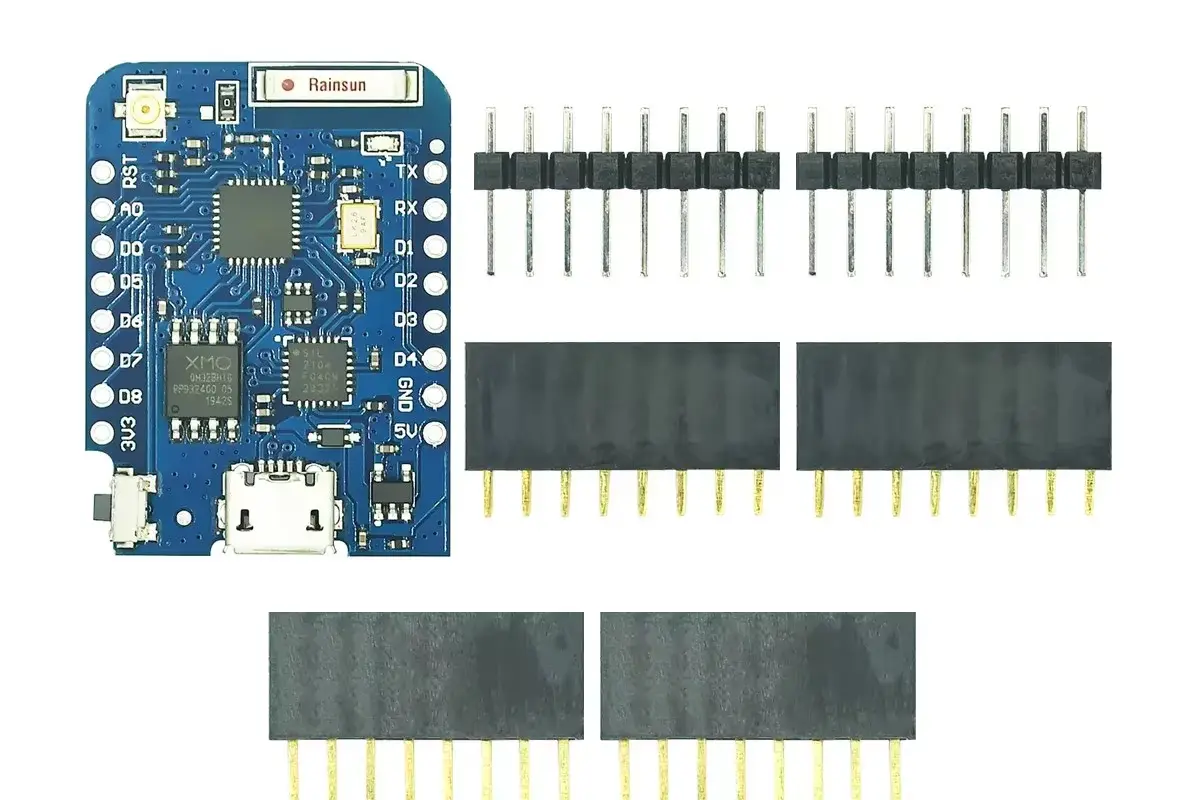

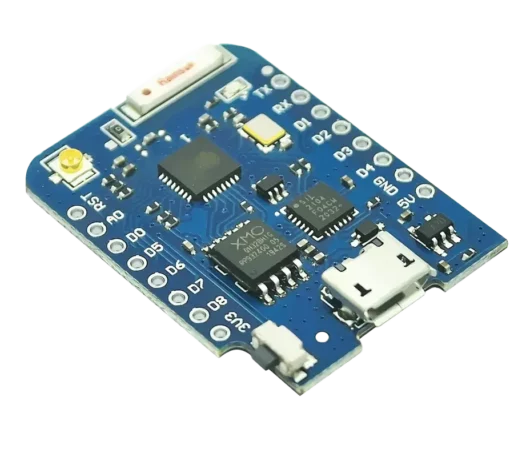

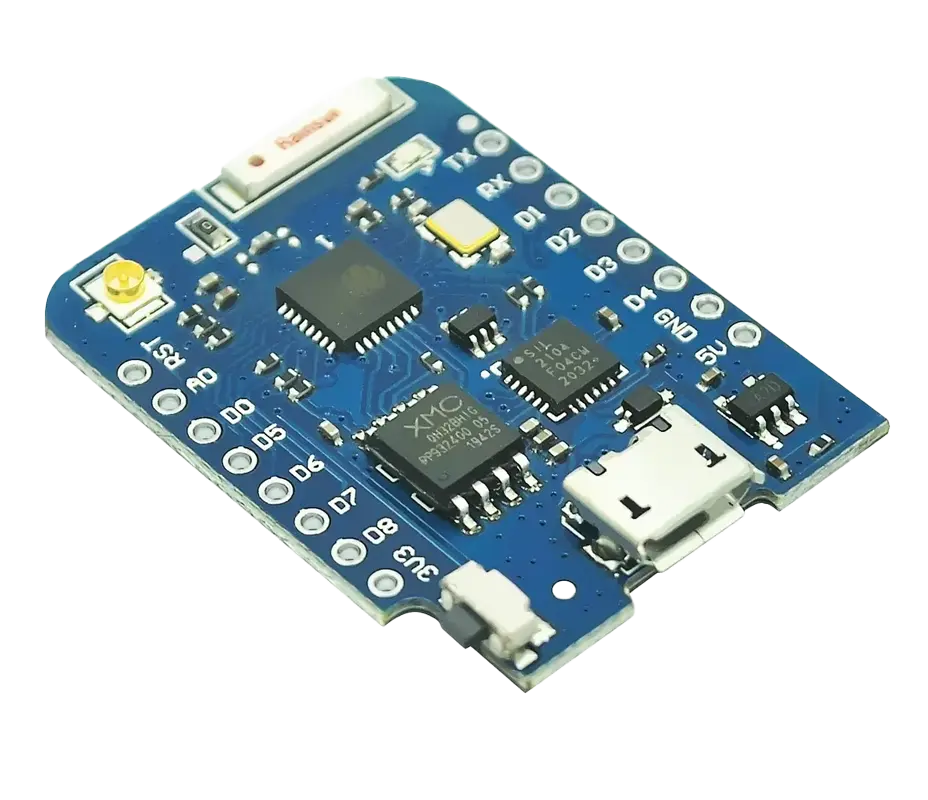

D1 mini pro, er en kompakt WiFi-kort, er ideelt for dine IoT-prosjekter. Den har et innebygd ESP8266EX-brikkesett, 16 MB flash-minne, en ekstern antennekontakt og en integrert keramisk antenne.
Egenskaper
- 11 digitale inngangs-/utgangspinner
- Støtte for avbrudd, PWM, I²C og One-Wire
- 1 analog inngang (maks 3,2V inngang)
- 16 MB flash-minne
- Ekstern antennekontakt
- Innebygd keramisk antenne
- CP2104 USB-til-UART IC
Spesifikasjoner
- Driftsspenning: 3,3V
- Digitale I/O-pinner: 11
- Analoge inngangspinner: 1 (maks 3,2V)
- Klokkehastighet: 80/160MHz
- Flash-minne: 16MB

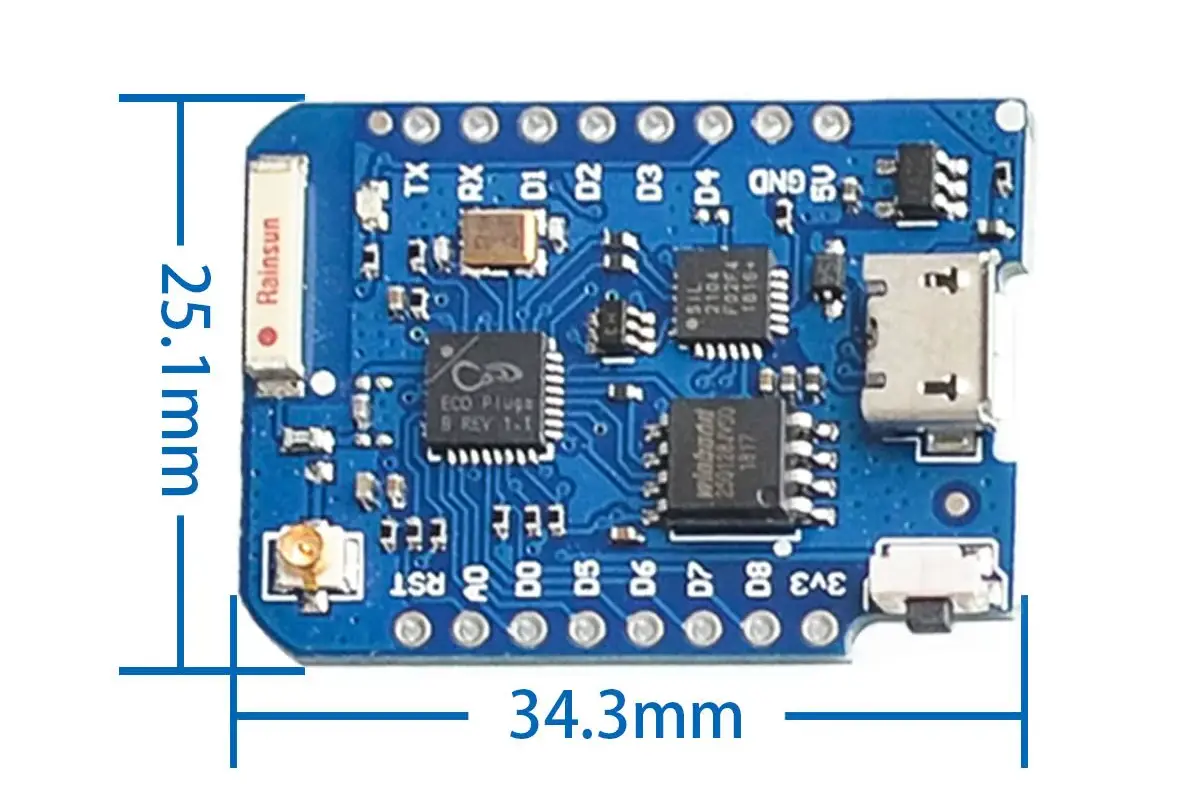

- Størrelse: 34,2 x 25,6 mm
- Vekt: 3g

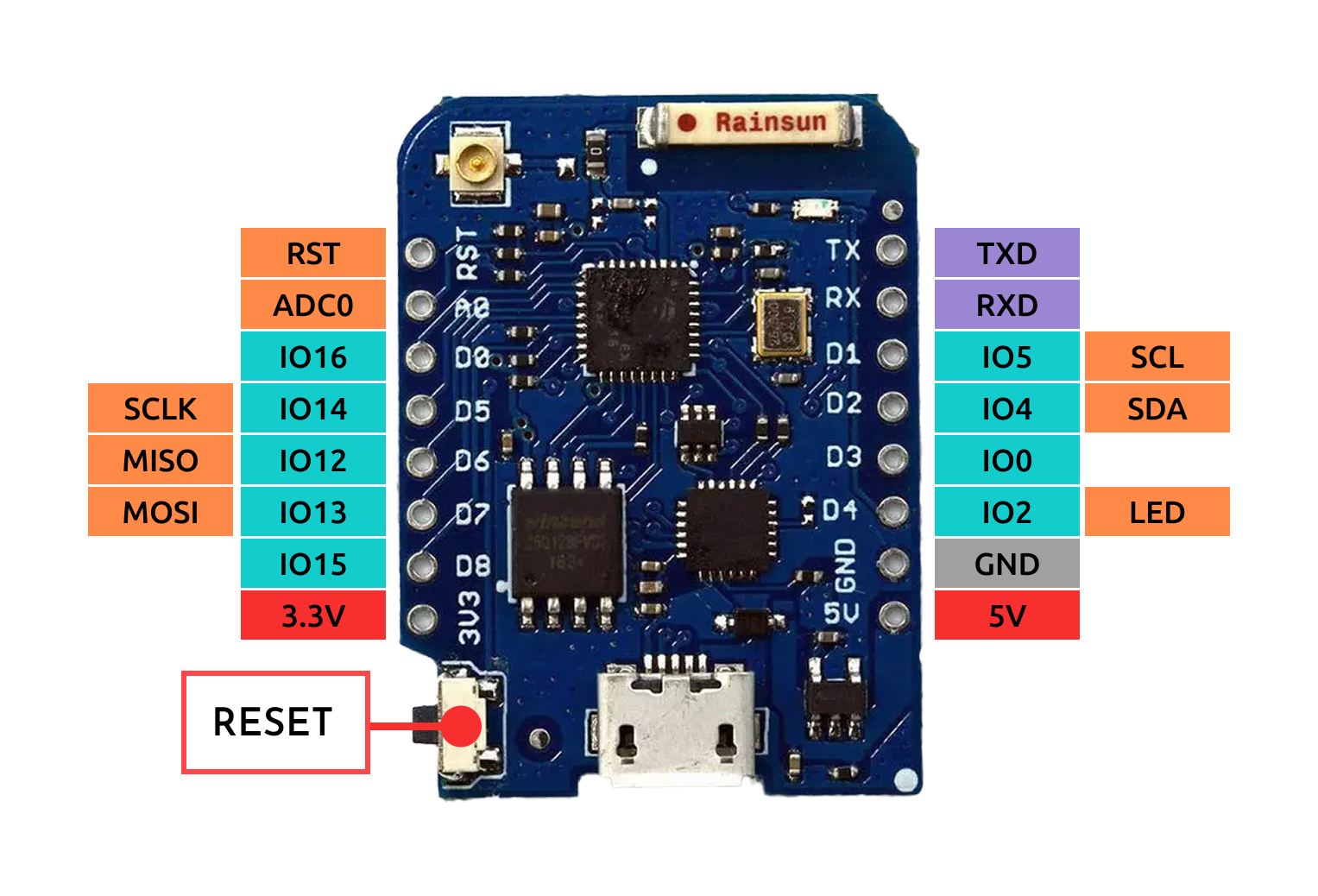

| Port | Funksjon | ESP-8266 port |
|---|---|---|
| TX | TXD | TXD |
| RX | RXD | RXD |
| A0 | Analog inngang, maks 3.3V | A0 |
| D0 | IO | GPIO16 |
| D1 | IO, SCL | GPIO5 |
| D2 | IO, SDA | GPIO4 |
| D3 | IO, 10k Pull-up | GPIO0 |
| D4 | IO, 10k Pull-up, BUILTIN_LED | GPIO2 |
| D5 | IO, SCK | GPIO14 |
| D6 | IO, MISO | GPIO12 |
| D7 | IO, MOSI | GPIO13 |
| D8 | IO, 10k Pull-down, SS | GPIO15 |
| G | Jording | GND |
| 5V | 5V | – |
| 3V3 | 3.3V | 3.3V |
| RST | Reset | RST |
