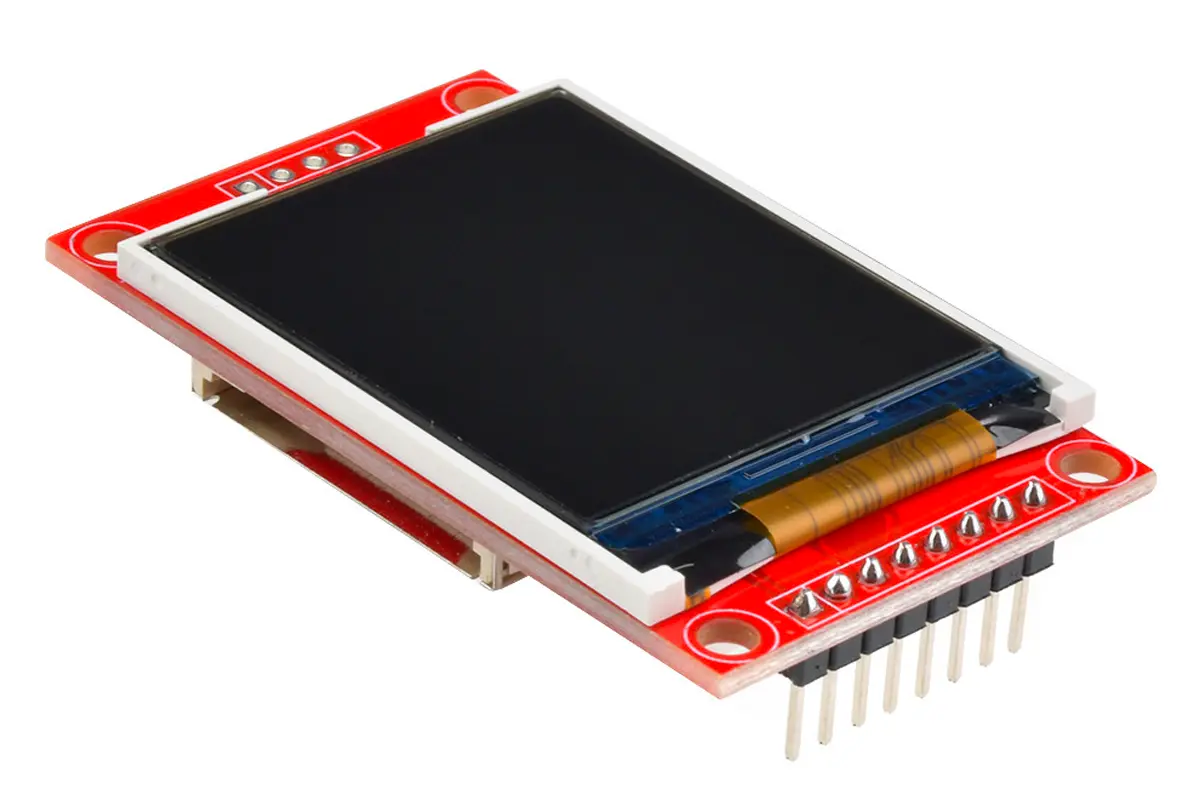

1,8 tommer ST7735

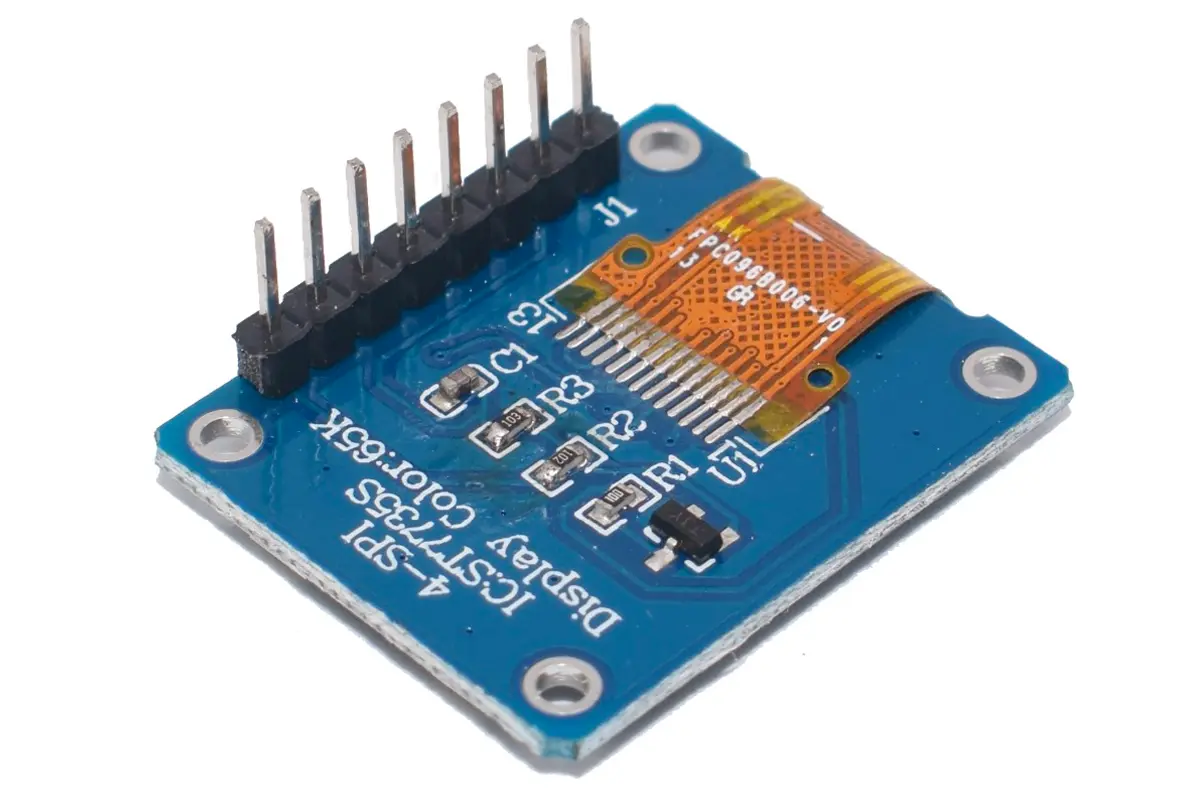

0,96 tommer ST7735
1,8 tommer ST7735

Fullfarge TFT skjerm (Velg størrelse)

Price range: kr 33,00 through kr 227,00

Varenummer: I/A Kategori:

Beskrivelse

1,8 eller 0,96-tommers LCD-modulene bruker ST7735-driverbrikke for å drive LCD-skjerm med en oppløsning på 128*160 på 1,8 og 80X160 på 0,96 tommer og 260 000 ekte fargeskjermer.

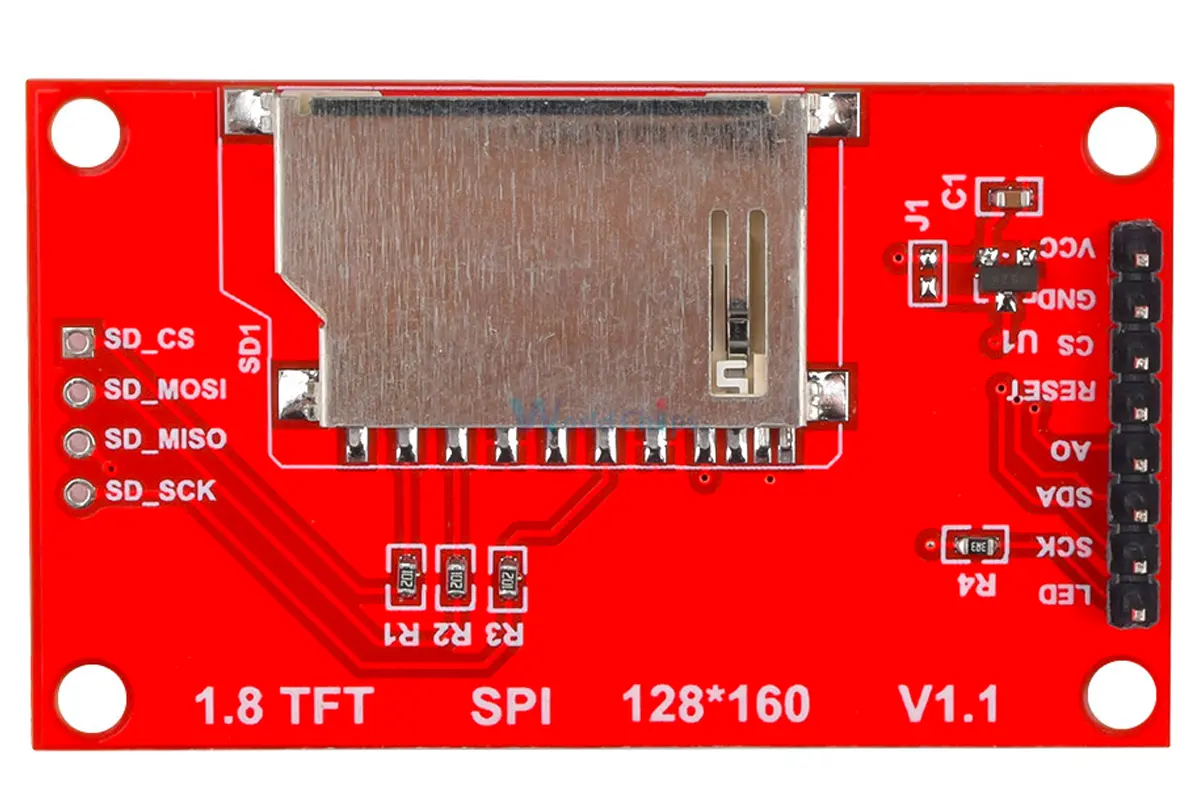

Den på 1,8-tommer har også SD -kortspor. Signalet for å drive skermene er 3,3V.

Pinout (1,8)

  1. Inngang for bakgrunnslyskontroll
  2. SCK: SPI-klokkeinngang
  3. SDA: SPI-datainngang
  4. A0/DC: Data/kommandovalg
  5. RESET: Tilbakestill
  6. CS: SPI-brikkevelgerinngang
  7. GND: Strøm jording (GND)
  8. VCC: Strøm forsyning 3,3 til 5V

Pinout (0,96)

  1. GND: Strøm jording (GND)
  2. VCC: Strøm forsyning 3,3 til 5V
  3. SCL: SPI-klokkeinngang
  4. SDA: SPI-datainngang
  5. RES: Tilbakestill
  6. DC/A0: Data/kommandovalg
  7. CS: SPI-brikkevelgerinngang
  8. Inngang for bakgrunnslyskontroll

Eksterne lenker

  • 3,2 tommer: https://www.lcdwiki.com/3.2inch_SPI_Module_ILI9341_SKU:MSP3218
  • 3,5 tommer: http://www.lcdwiki.com/3.5inch_SPI_Module_ILI9488_SKU:MSP3520
  • 4,0 tommer: http://www.lcdwiki.com/4.0inch_SPI_Module_ST7796

Tilleggsinformasjon

Størrelse

1,8 tommer, 0,96 tommer, 2.4 ST7789V touch, 2.4 ILI9341 touch, 2.8 ST7789, 2.8 ST7789V touch, 3.2 ST7789, 3.2 ILI9341 touch, 3.5 ILI9488 touch, 4.0 ILI9486S touch
