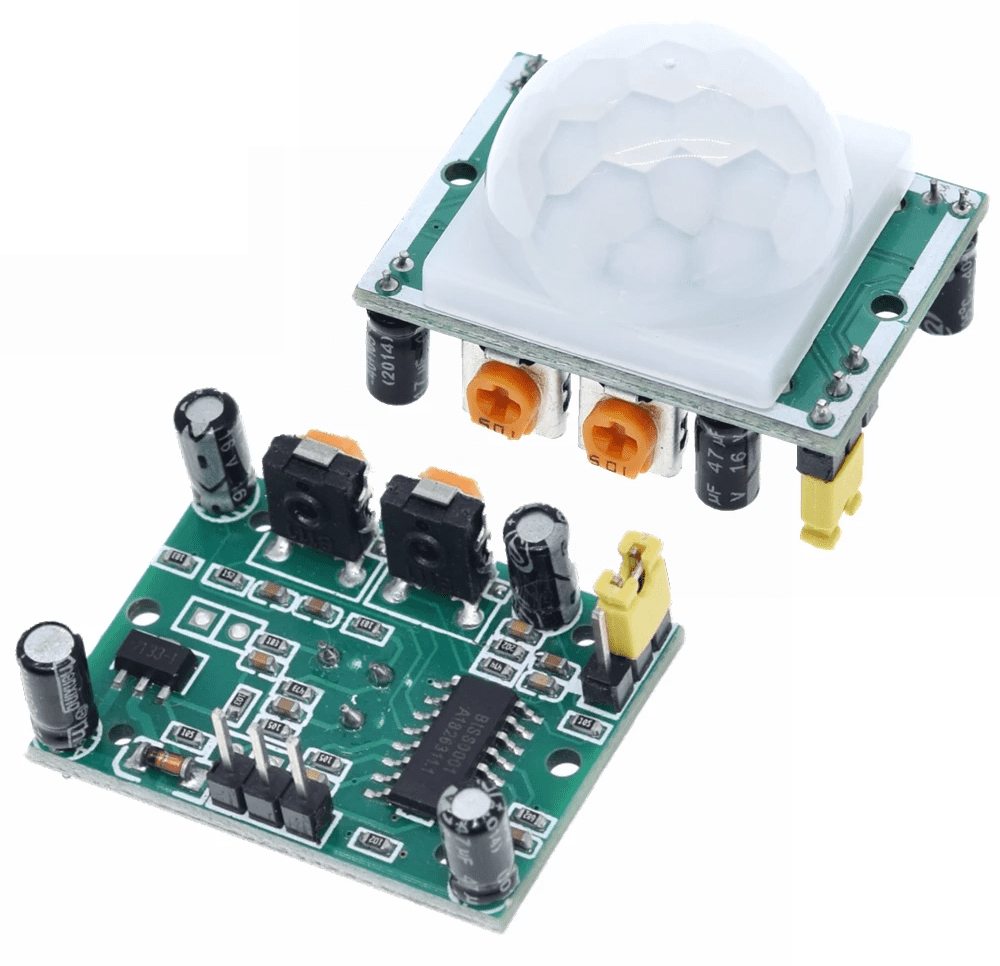

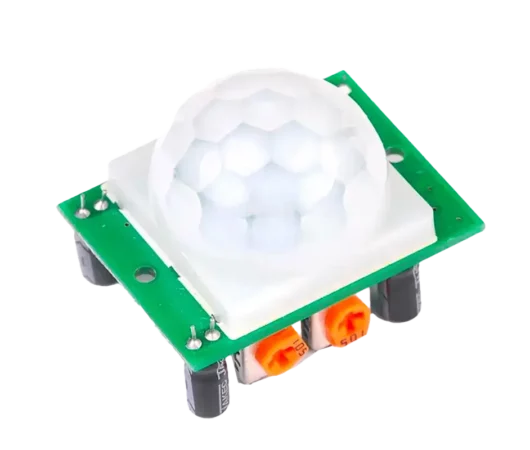

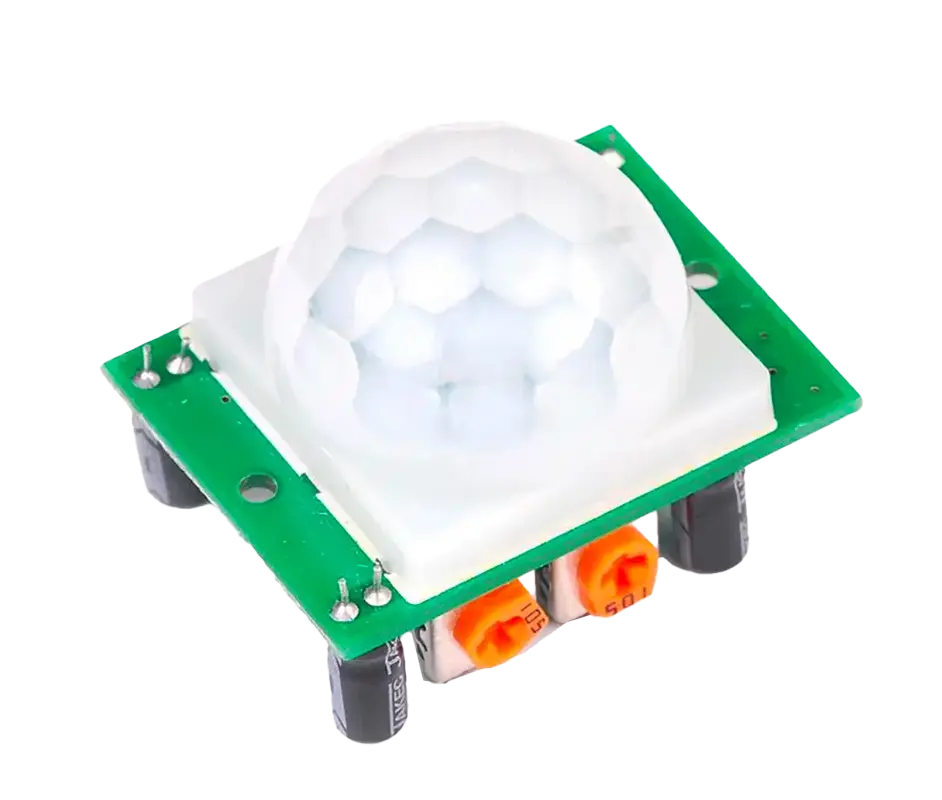

HC-SR501 PIR bevegelsessensor

kr 22,50

På lager

Varenummer: sn-hc-sr501 Kategori:

Beskrivelse

HC-SR501 PIR (passiv infrarød sensor) sensoren oppdager bevegelse ved å måle nivå-endringer i infrarød stråling (varme) som sendes ut av omkringliggende objekter. Når bevegelse oppdages, sender PIR-sensoren ut et høyt signal fra utgangspinnen.

HC-SR501 PIR-sensor har en justerbar forsinkelse før avfyring og justerbar følsomhet. Kjører på 4,5-20V, Digital signalutgang er Høy 3,3 V / Lav 0V. Sanseområdet er ca. 7 meter (100 graders kjegle). Dreiing av potensiometeret med klokken øker sanserekkevidden (maks 7 meter), dreiing mot klokken reduserer sanserekkevidden (min 3 meter).

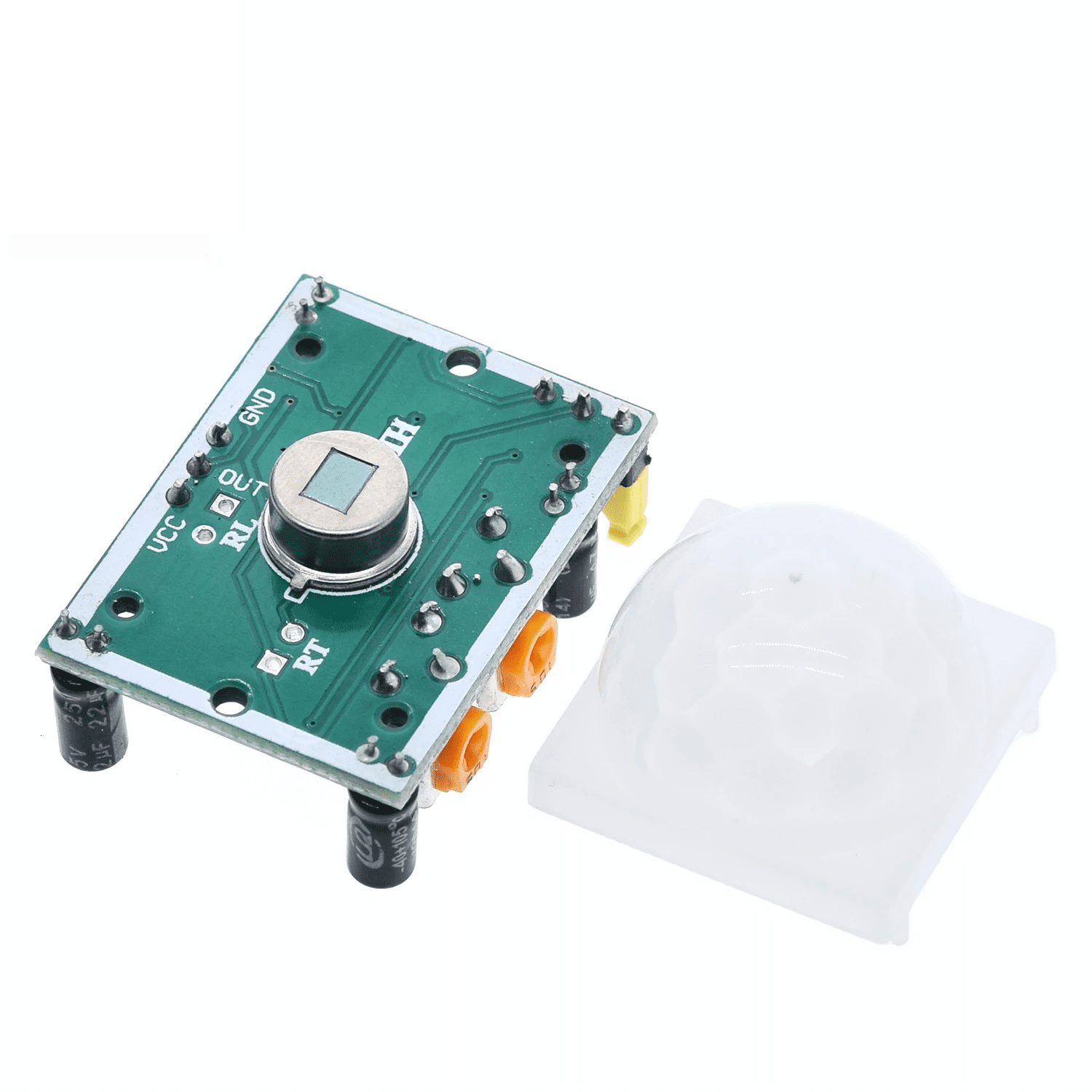

Pinner:

  1. Vcc: Inngangsspenning er +5V for typiske bruksområder. Kan variere fra 4,5V-12V
  2. Dout (Høy/Lav utgang): Digital puls høy (3.3V) når bevegelse er registrert og digital lav (0V) når inaktiv (ingen bevegelse oppdaget)
  3. Ground: Kobles til bakken (jording) av krets

Applikasjoner

  • Automatisk port/garasje/lager eller hagelys
  • Innbruddsalarm
  • Sikkerhetskameraer med bevegelsesdeteksjon
  • Industriell automatisering

Spesifikasjoner

  • Inngangsspenning: 4,5V til 12V (5V anbefales)
  • Statisk strøm: <50uA
  • Utgang: Høy 3,3V / Lav 0V
  • Trigger: L ikke repeterbar / H repeterbar
  • Forsinkelsestid: 5 til 200 sekunder
  • Blokkeringstid: 2,5 sekunder
  • Dimensjoner: 32mm x 24mm
  • Effektivt område: Ca 100 grader opp til 7 meter
  • Driftstemperatur: -20 til +80 grader
  • Objektivs diameter: 23mm
