Beskrivelse

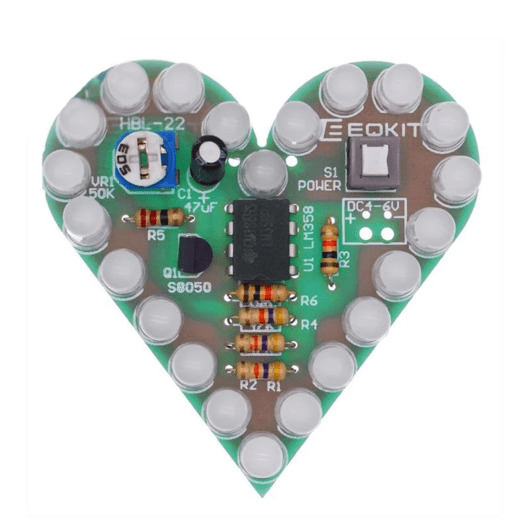

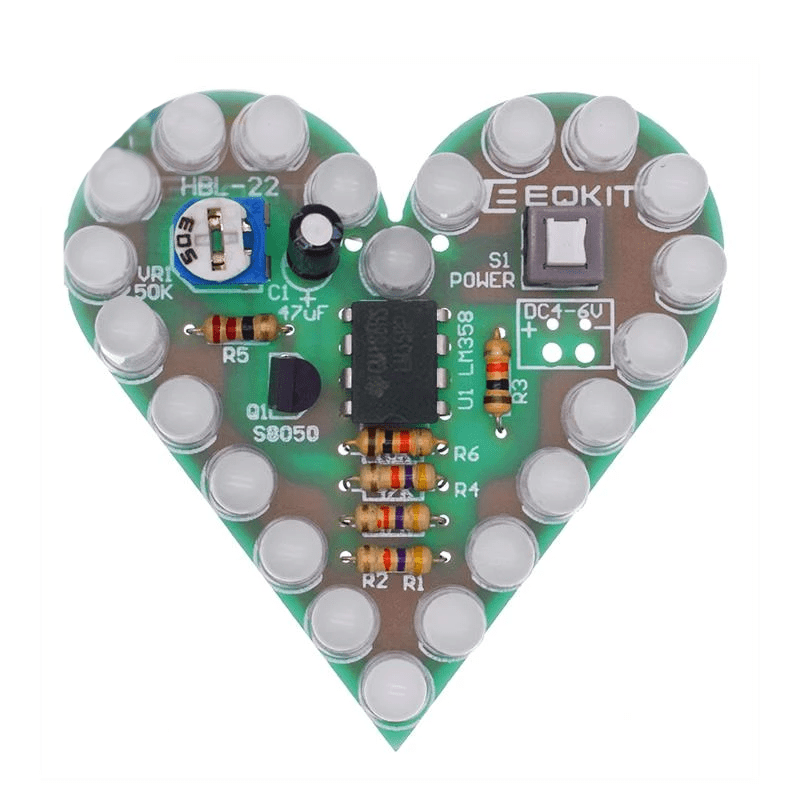

Dette er en DIY hjerteformet lampe som må lodde den selv og lysstyrken endres automatisk.
Driftsspenning på brettet er mellom 4 og 6 volt.

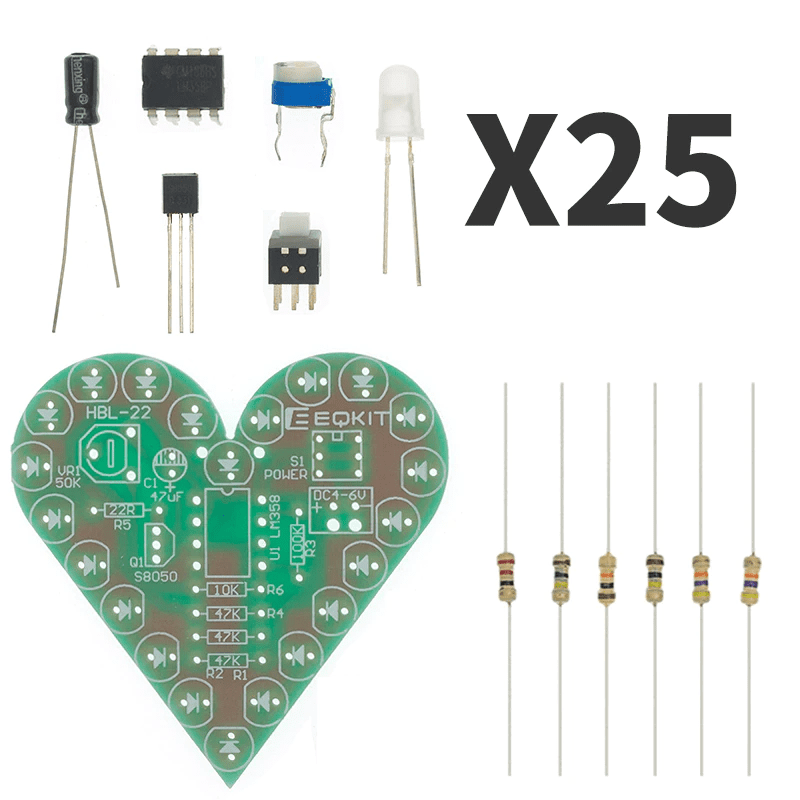

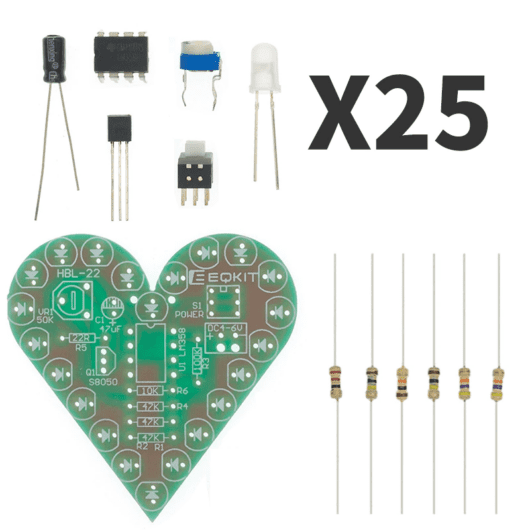

Komponenter
| NO. | Komponent navn | PCB markør | Parametre | Antal |
|---|---|---|---|---|
| 1 | Metallfilmmotstand | R5 | 22R | 1 |
| 2 | Metallfilmmotstand | R6 | 10K | 1 |
| 3 | Metallfilmmotstand | R1,R2,R4 | 47K | 3 |
| 4 | Metallfilmmotstand | R3 | 100K | 1 |
| 5 | Elektrolytisk kondensator | C1 | 47UF | 1 |
| 6 | Potensiometer | VR1 | 50K | 1 |
| 7 | LM358 | U1 | DIP-8 | 1 |
| 8 | Power Switch | S1 | 6P | 1 |
| 9 | S8050 | Q1 | TO-92 | 1 |
| 10 | LED | LED1-LED22 | 5mm | 22 |
| 11 | PCB | 1 |

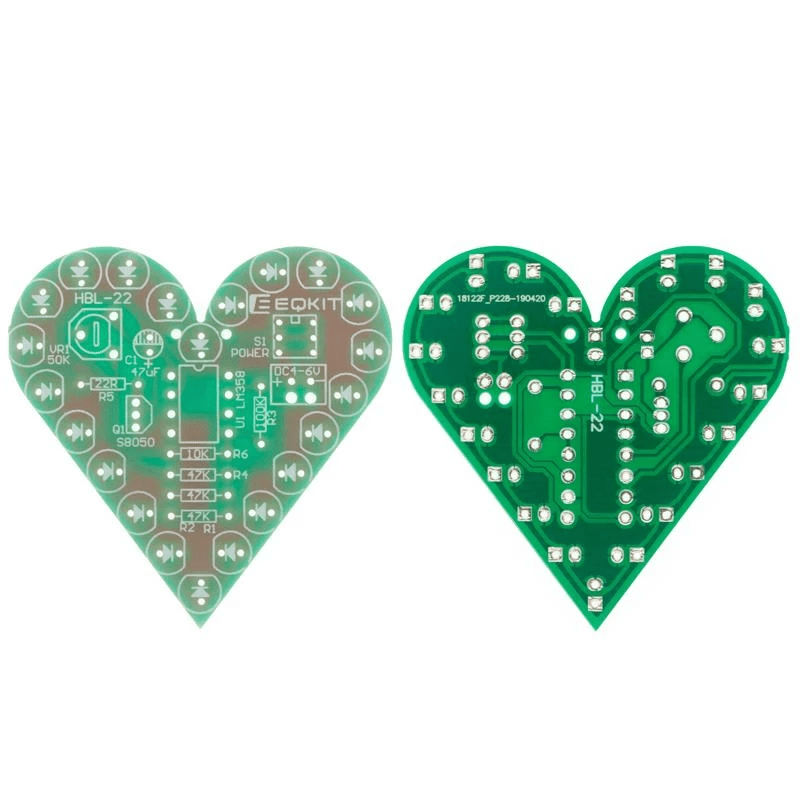

Man kan fullføre installasjonen av PCB med å følge silkeskjerm og komponentlisten.
