Beskrivelse

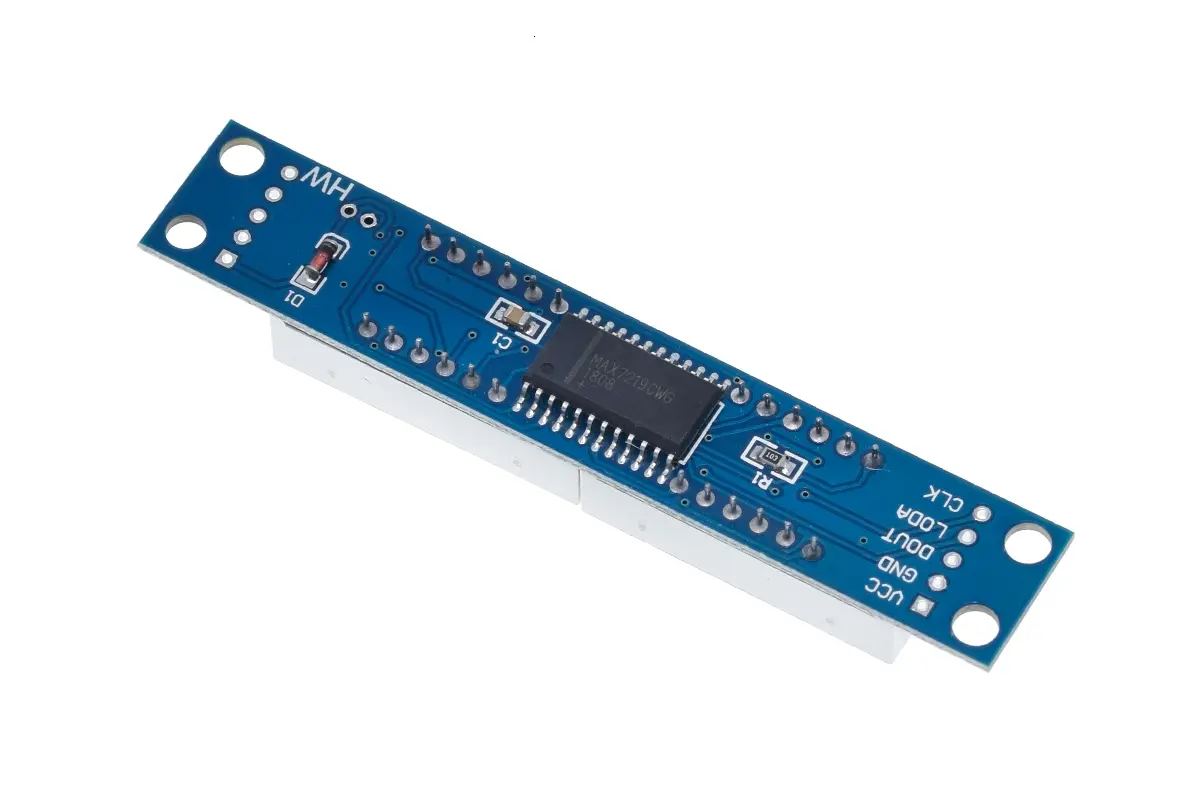

MAX7219 er en integrert skjermdriver designet for å kontrollere LED-skjermer og individuelle LED-er. Den har et seriell grensesnitt for enkel tilkobling til mikroprosessorer og tilbyr en rekke funksjoner, inkludert BCD-koding, multiplekseringsskanning og en innebygd statisk RAM for datalagring. Med bare et eksternt register kan du stille inn gjeldende periode for hver LED.
MAX7219 støtter et praktisk fire-tråds serielt grensesnitt, som tillater sømløs integrasjon med de fleste mikroprosessorer. Individuelle data kan adresseres og oppdateres uten behov for å omskrive hele skjermen. Enheten tilbyr også lavstrømsavslutningsmodus, analog og digital lysstyrkekontroll, og muligheten til å vise 1-8 biter med data ved å bruke skannegrenseregisteret. I tillegg inkluderer den en LED-deteksjonsmodus for diagnostikk.

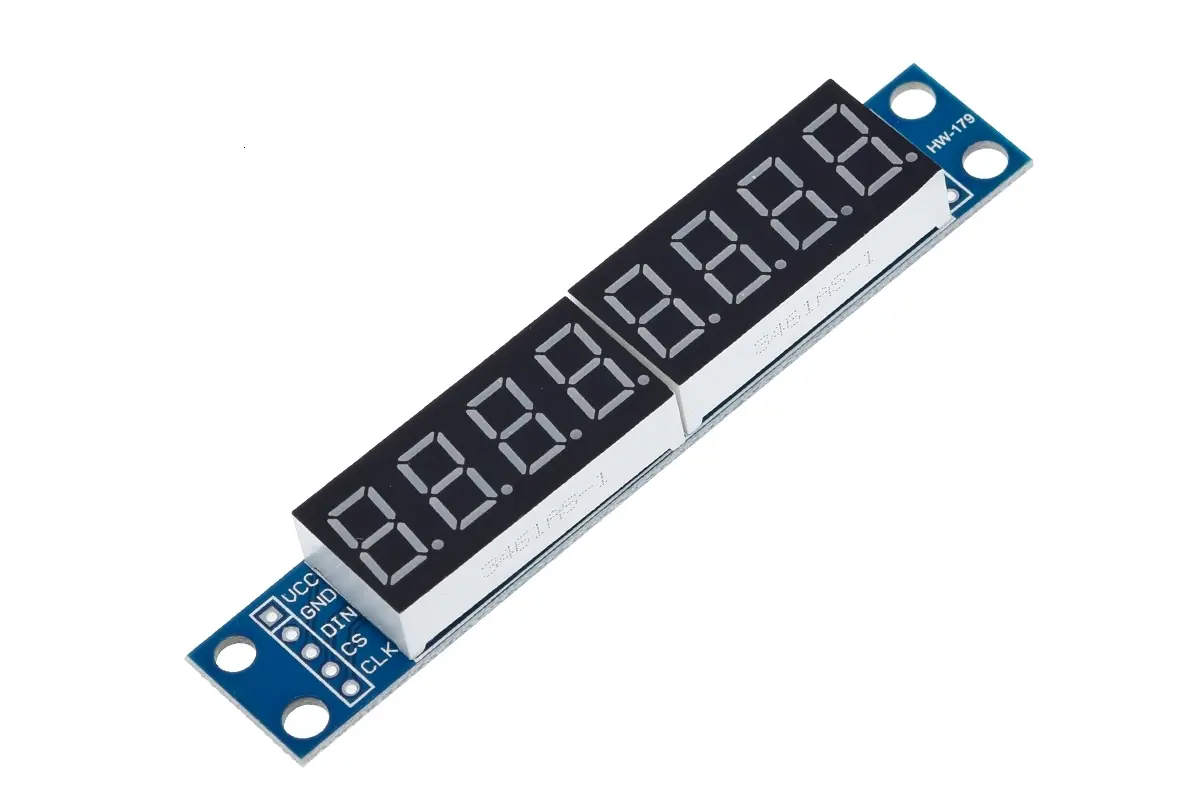

Pinout
- VCC: 5V
- GND: Jord
- DIN: Koble til P00
- CS: Koble til P01
- CLK: Koble til P02
