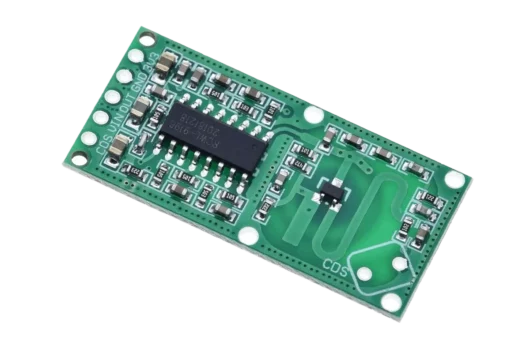

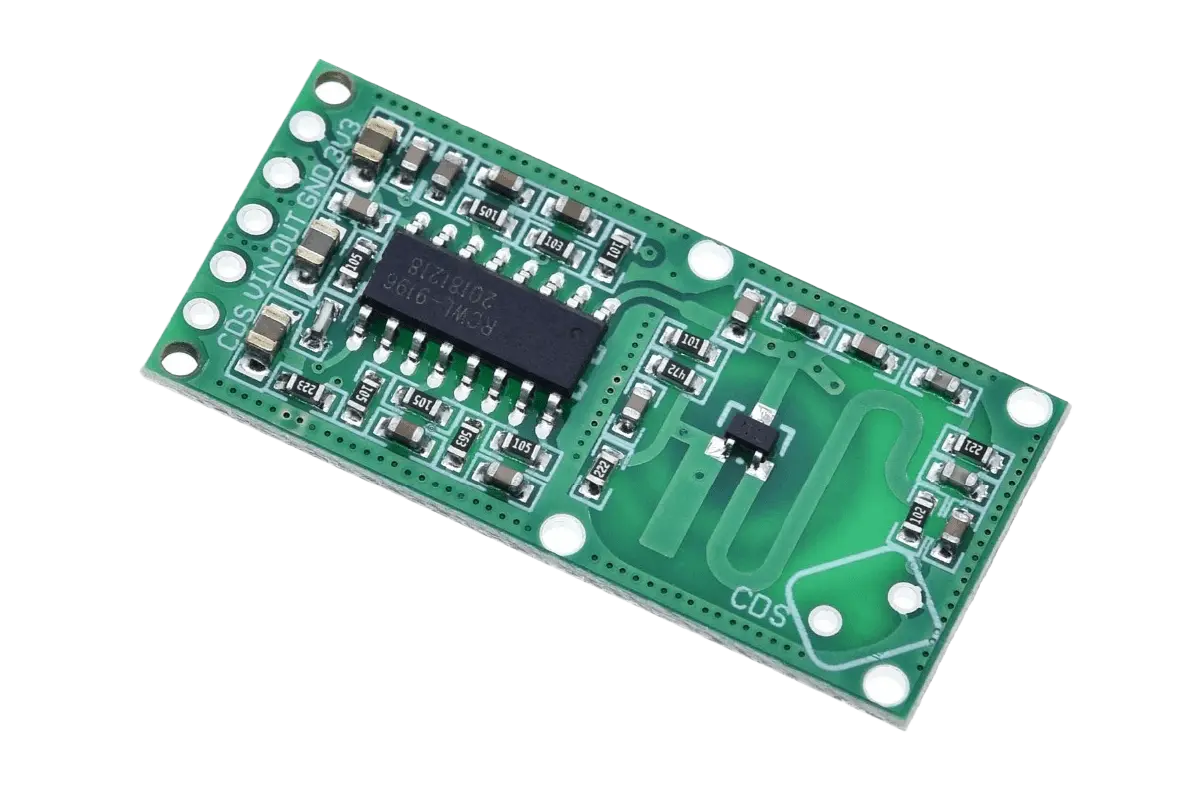

RCWL-0516 mikrobølgeradarsensor

Name: RCWL-0516 mikrobølgeradarsensor
SKU: sn-rcwl-0516
Price: 29.00 NOK
Availability: InStock

kr 29,00

Sendes innen 1–2 virkedager fra Fredrikstad

På lager

Varenr.: sn-rcwl-0516

Kategori: Sensorer

Beskrivelse

RCWL-0516 modulen er designet som et alternativ til PIR-bevegelsesdetektorene som vanligvis brukes i innbruddsalarmer. I stedet for å registrere endringer i den infrarøde strålingen som sendes ut av en person i bevegelse, bruker denne sensoren mikrobølge- og dopplereffekten for å oppdage objekter i bevegelse.

Den har et følsomhetsområde på rundt 7 meter. Når den utløses, vil triggerutgangspinnen bytte fra (LOW) 0V til høy (3,3V) i ~ 2 til 3 sekunder før den går tilbake til sin inaktive LOW-tilstand.

Merk:

Komponentsiden skal vende mot deteksjonsområdet for maksimal følsomhet.
Ikke plasser metallgjenstander innenfor 1 cm fra antennen.
Trigger ut – HØY (3,3V) bevegelse / LAV ingen bevegelse
3,3V utgang er kun for referanse – ikke bruk den til å drive andre enheter.

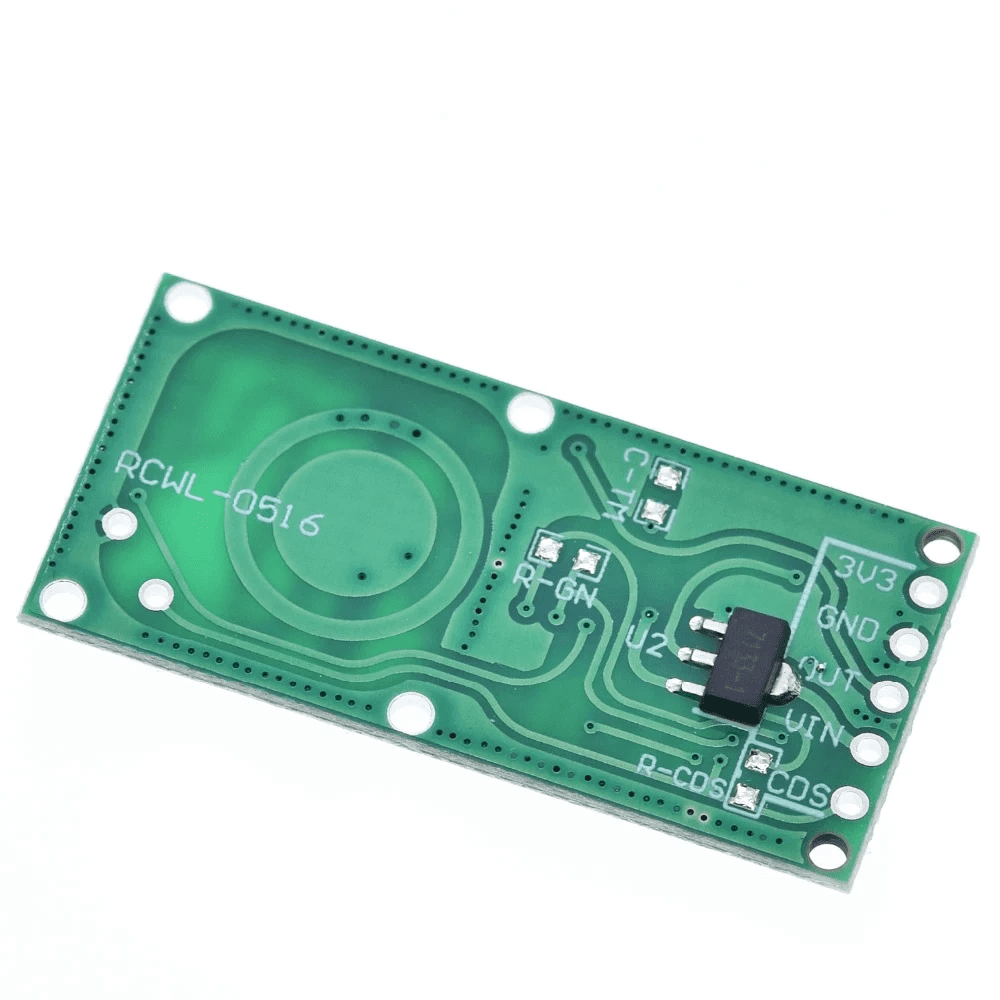

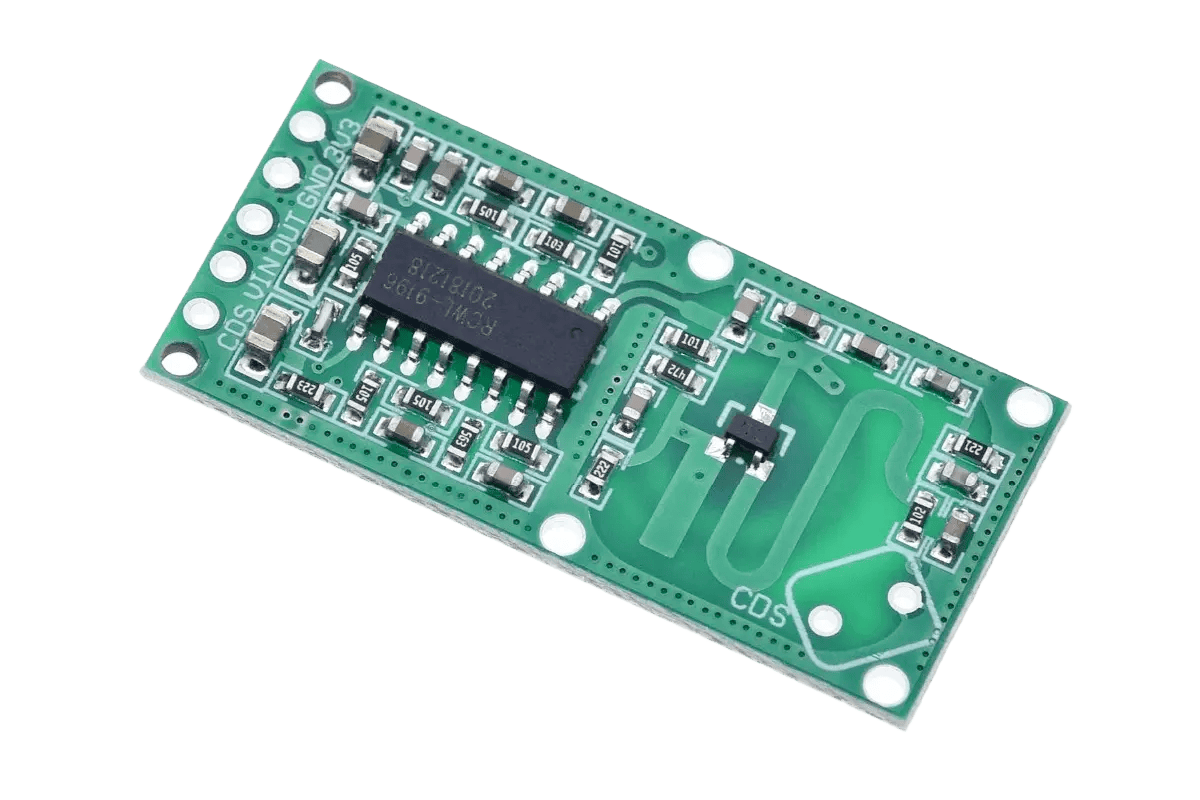

Pinout:

3V3 → Regulert uttak (bare for referansering)
GND → Ground / 0V forsyningsspenning
OUT → Trigger: Høy (3.3V) bevegelse oppdaget / lav (0V) tomgang
VIN → 5V-12V forsyningsspenning
CDS → Sensor deaktiverings inngang (trekk lavt for å deaktivere)

Pakken inneholder:

1x RCWL-0516 mikrobølgeradarsensormodul

Wiki & externe lenker

Spesifikasjoner

Strømforsyning: 5V dc
Tilførselsstrøm: >3mA (2.8mA typical)
Driftsfrekvens: ~3.2GHz
Sendekraft: 20mW (vanlig) / 30mW (maks)
Størrelse: 36mm x 17mm
Deteksjonsavstand: 5-9m
Driftstemperatur: -20~80 grad

Koden leser det digitale signalet fra RCWL-0516-sensoren for å oppdage bevegelse. Sensoren fungerer som en enkel digital bryter som setter utgangen HØY (3,3V) i 2-3 sekunder ved bevegelse, og krever derfor ingen eksterne biblioteker.

Oppkoblingsguide

Komponent-pinne	Mikrokontroller-pinne	Funksjon
VIN	5V	Strømforsyning (5V – 12V)
GND	GND	Jord / 0V
OUT	D2 (Arduino) / GPIO 4 (ESP32)	Digital utgang (HØY ved bevegelse)
3V3	Ikke tilkoblet	3,3V referanseutgang (kun for referanse)
CDS	Ikke tilkoblet	Valgfri deaktivering (trekk lav for å deaktivere)

Kodeeksempler

Arduino (C++)

// RCWL-0516 Mikrobølgeradarsensor eksempel for Arduino
const int sensorPin = 2; // Koblet til OUT på sensoren
const int ledPin = 13;   // Innebygd status-LED

void setup() {
  pinMode(sensorPin, INPUT);
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);
  Serial.println("RCWL-0516 radarsensor klar.");
}

void loop() {
  int sensorState = digitalRead(sensorPin);

  if (sensorState == HIGH) {
    digitalWrite(ledPin, HIGH);
    Serial.println("Bevegelse oppdaget!");
  } else {
    digitalWrite(ledPin, LOW);
    Serial.println("Ingen bevegelse...");
  }

  delay(250); // Kort pause mellom avlesninger
}

MicroPython

# RCWL-0516 Mikrobølgeradarsensor eksempel for MicroPython (ESP32 / Pico)
from machine import Pin
import time

# Konfigurer inngangspinne for sensoren (f.eks. GPIO 4)
sensor_pin = Pin(4, Pin.IN)
# Konfigurer innebygd LED for visuell indikator
led_pin = Pin(2, Pin.OUT)

print("RCWL-0516 radarsensor klar.")

while True:
    if sensor_pin.value() == 1:
        led_pin.value(1)
        print("Bevegelse oppdaget!")
    else:
        led_pin.value(0)
        print("Ingen bevegelse...")

    time.sleep(0.25)
