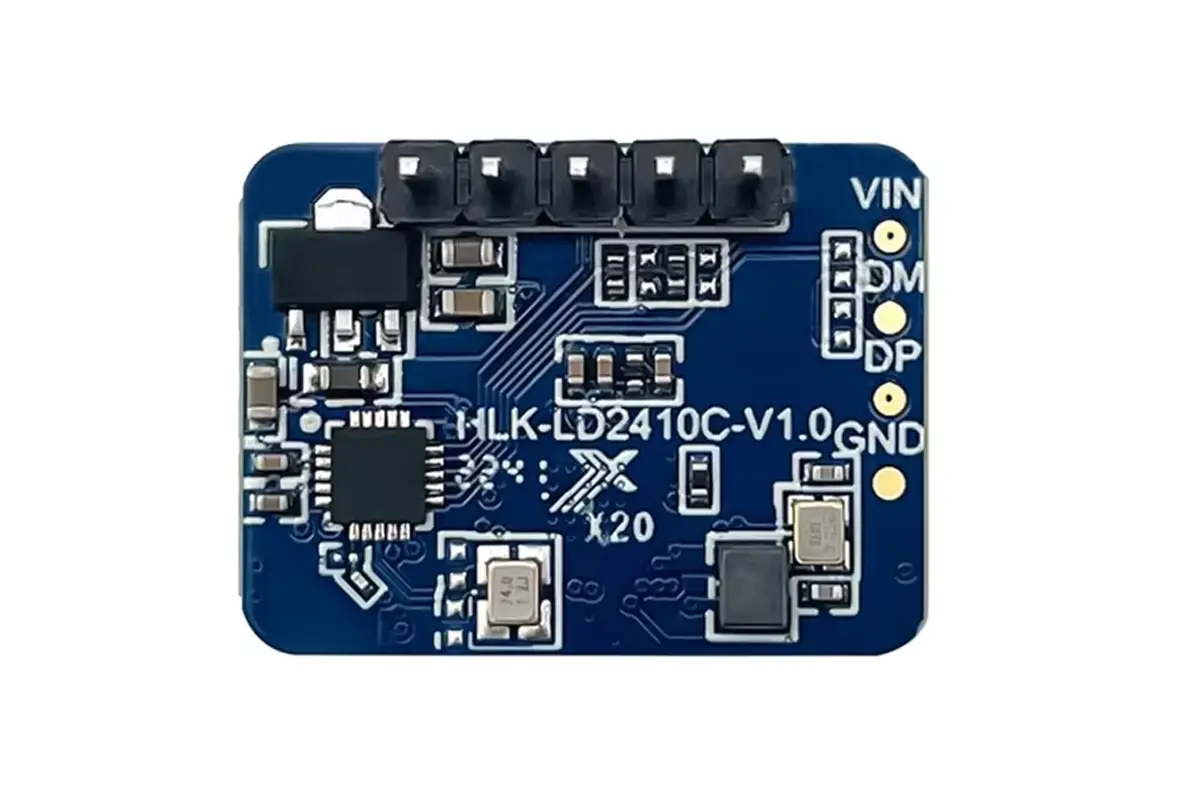

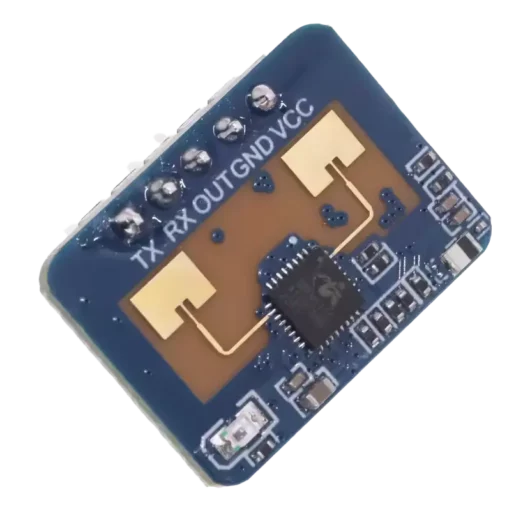

HLK-LD2410C – tilstedeværelsessensor

Beskrivelse

Denne modulen er utviklet av Hilink Electronics og gir pålitelig og nøyaktig deteksjon av både bevegelige og stasjonære personer, samt beregne avstanden til målet.

Egenskaper

• Presis deteksjon: Bruker FMCW frekvensmodulert kontinuerlig bølge for å identifisere menneskelige mål i et definert område. Kombinert med avansert radarsignalbehandling og en nøyaktig menneskelig gjenkjennelsesalgoritme, oppnår sensoren svært sensitiv tilstedeværelsesdeteksjon.

• Lang rekkevidde: Kan oppdage tilstedeværelse opptil 6 meter unna, med en avstandsoppløsning på 0,75 meter.

• Justerbar følsomhet: Gir et visuelt konfigurasjonsverktøy som gjør det enkelt å justere deteksjonsområdet, følsomheten og forsinkelsestiden for å tilpasse sensoren til forskjellige applikasjoner.

• Plug & Play: Støtter GPIO- og UART-utgang, enkel å installere og bruke i ulike smarte løsninger.

• Kompakt design: Minimalistisk og liten størrelse (kun 16 mm x 22 mm i C-versjon, 7 mm x 35 mm i standardversjon) som passer perfekt inn i ulike produkter.
• Fleksibel montering: Kan monteres i taket eller på veggen.
• Sertifiseringer: Samsvarer med FCC- og CE-spektrumforskrifter for 24GHz ISM-båndet.
• Bred spenningsforsyning: Fungerer med 5-12V strømforsyning.

Fordeler

• Pålitelig deteksjon av stasjonære personer: I motsetning til tradisjonelle sensorer, kan LD2410C oppdage statiske, mikrobevegelser, sittende og liggende mennesker.
• Robust mot miljøinterferens: Sensorfunksjonen påvirkes ikke av temperatur, lysstyrke, fuktighet eller lyssvingninger.
• Skjult installasjon: Kan skjules bak et deksel uten behov for hull, noe som gir et estetisk tiltalende utseende.
• Finjustert konfigurasjon: Evne til å konfigurere den lengste deteksjonsavstanden og følsomheten i hvert avstandsområde for presis tilpasning.

Bruksområder

HLK-LD2410C er ideell for en rekke AIoT-applikasjoner, inkludert:

• Smart Lighting: Automatisk styring av belysning basert på tilstedeværelse, som i offentlige områder, sensorlys og lyspærer.
• Reklameskjermer: Automatisk aktivering av skjermer når folk nærmer seg, og automatisk hvilemodus når ingen er til stede, for å spare strøm.
• Sikkerhet: Beskyttelse mot UV-lamper ved å hindre dem i å slå seg på når folk er i nærheten. Alarm ved inntrenging i farlige områder.
• Smarte apparater: Automatisk avstenging av TV-er, klimaanlegg og andre apparater når rommet har stått tomt i lang tid.
• Intrusion Detection: Overvåker spesifikke områder for inntrengere eller uønsket tilstedeværelse.

Tekniske spesifikasjoner

• Dimensjoner: 7mm x 35mm

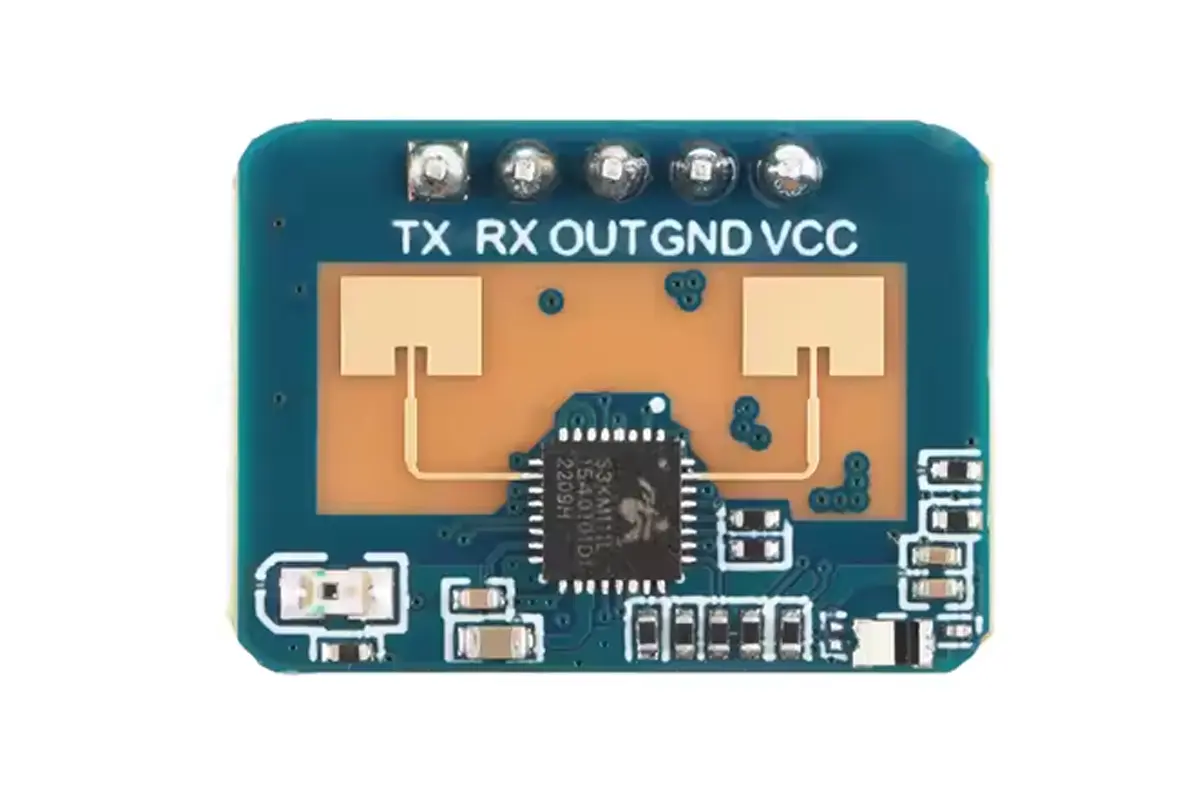

• Pinnekonfigurasjon: 5 pinnehull (pinner ikke inkludert som standard)
• Pinnehullsdiameter: 0,6 mm
• Pinnestigning: 2,54 mm
